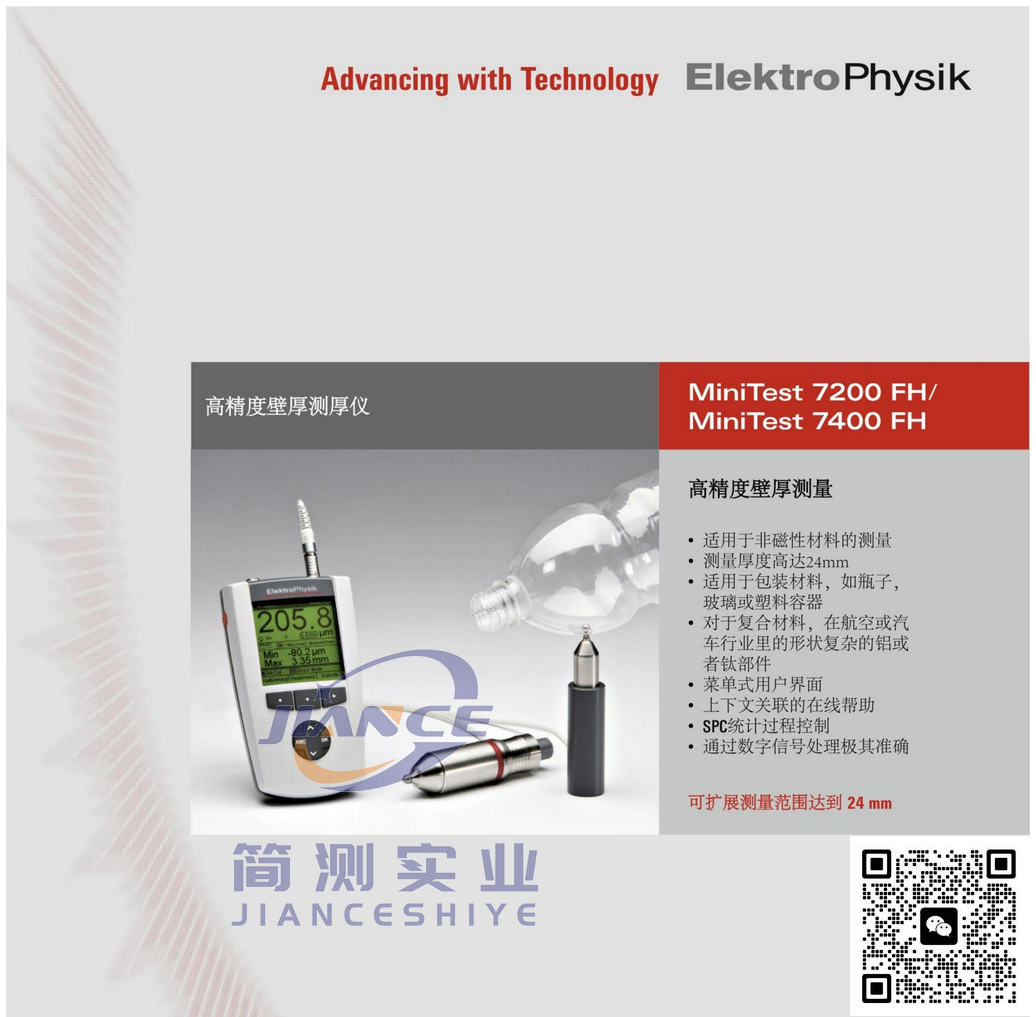

EPK MiniTest 7400FH 涂层测厚仪

EPK MiniTest7400FH涂层测厚仪适用于非磁性材料的测量，测量厚度高达24mm。SPC统计过程控制，通过数字信号处理测值极其准确。

• 适用于非磁性材料的测量

• 测量厚度高达24mm

• 适用于包装材料，如瓶子，玻璃或塑料容器

• 对于复合材料，在航空或汽车行业里的形状复杂的铝或者钛部件

• 菜单式用户界面

• 上下文关联的在线帮助

• SPC统计过程控制

• 通过数字信号处理极其准确

EPK MiniTest7400FH壁厚测厚仪便携式的厚度测量工具，可准确测量厚达24mm的材料。

便携小巧的外形使其可在生产现场和实验室进行操作。可以在各种非磁性材料上进行简单、无损和高精度的厚度测量，无论它们的大小、形状和材质如何，是精确测量尖角、小半径和复杂形状工件所需的理想工具。

MiniTest 7200FH可显示当前测量值，最大最小值，偏移模式，并自动存储高达100,000个数据。

MiniTest 7400FH提供除MiniTest 7200FH的所有功能外，另有统计图表，实时趋势图，高达200个批组的数据库，并且存储量增至自动存储高达240,000个数据，如每组1200个数据。

MiniTest 7400FH采用了内置传感器数字信号处理功能（SIDSP），所有测量信号在传感器内数字化生成、完全数字化处理。仅处理完毕的数值才会传输到主机进行显示、统计分析和储存。

为达到最大限度的读值精确，提供两种可选探头，探头易更换且顶端加硬，使用各种规格钢珠可以覆盖不同厚度范围。

FH4探头使用普通钢珠测量范围从0到6mm，而使用磁性钢柱可测量高达9mm。

FH10探头使用普通钢珠测量范围从0到13mm，而使用磁性钢柱可测量高达24mm。

两种型号的探头可以互换，并且可以连接两种主机型号。

MiniTest 7400FH使用特别处理的参考钢珠。钢珠这样设计的结果可提高测量重现性达到的0.5%。

参考钢珠的尺寸有1mm、1.5mm、2.5mm、4.0mm（FH4），和2.5mm、4mm、6mm和9mm（FH10）。测量范围也可以通过磁性钢珠进行扩展，以便测量非常厚的壁厚，诸如铝或者钛制成的发动机部件，或非常厚的塑料制品。

MiniTest 7400FH由易懂的菜单控制操作，并进行数据归档，和普通电脑的应用程序类似。全程提供操作帮助，有上下文关联的帮助主题。

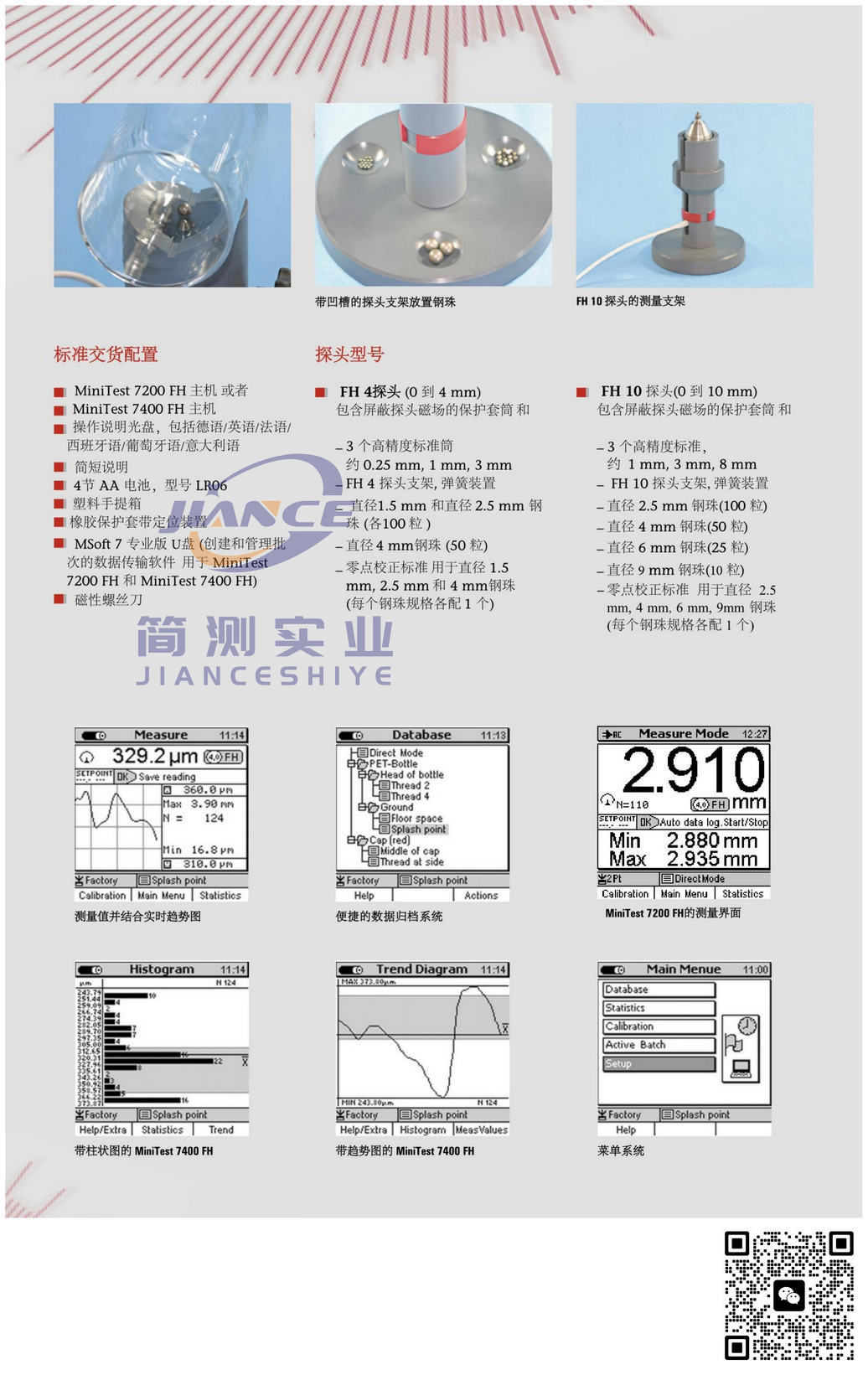

FH4探头（0-4mm）

- 包含屏蔽探头磁场的保护套筒和

- 3个高精度标准筒，约0、25mm，1mm，3mm

- FH4探头支架，弹簧装置

- 直径1.5mm和直径2.5mm钢珠（各100粒）

- 直径4mm钢珠（50粒）

- 零点校正标准用于直径1.5mm，2.5mm和4mm钢珠（每个钢珠规格各配1个）

FH10探头（0-10mm）

包含屏蔽探头磁场的保护套筒和

- 3个高精度标准，约1mm，3mm，8mm

- FH10探头支架，弹簧装置

- 直径2.5mm钢珠（100粒）

- 直径4mm钢珠（50粒）

- 直径6mm钢珠（25粒）

- 直径9mm钢珠（10粒）

- 零点校正标准用于直径2.5mm，4mm，6mm，9mm钢珠（每个钢珠规格各配1个）

包装配置：

- MiniTest 7200FH主机或者MiniTest 7400FH主机

- 操作说明光盘，包括德语/英语/法语/西班牙语/葡萄牙语/意大利语

- 简短说明

- 4节AA电池，型号LR06

- 塑料手提箱

- 橡胶保护套带定位装置

- MSoft7专业版U盘（创建和管理批次的数据传输软件，用于MiniTest 7400FH）

- 磁性螺丝刀

产品参数：

	测量范围	测量公差
FH4探头	0-1.3mm用1.0mm钢珠测 0-2.0mm用1.5mm钢珠测 0-3.5mm用2.5mm钢珠测 0-6.0mm用4mm钢珠测 0-5.0mm用1.5mm磁性钢珠测 0-9.0mm用3.0mm磁性钢珠测	0-1.3mm：±(3um+1%读值) 0-2.0mm：±(3um+1%读值) 0-3.5mm：±(5um+1%读值) 0-6.0mm：±(10um+1%读值) 0-5.0mm：±(20um+2%读值) 0-9.0mm：±(40um+2%读值)
FH10探头	0-2.5mm用2.5mm钢珠测 0-7.0mm用4.0mm钢珠测 0-10.0mm用6.0mm钢珠测 0-13.0mm用9.0mm钢珠测 0-16.0mm用4.0mm磁性钢珠测 0-24.0mm用6.0mm磁性钢珠测	0-4.0mm：±(5um+1%读值) 0-7.0mm：±(10um+1%读值) 10.0mm：±(20um+1%读值) 0-13.0mm：±(20um+1%读值) 0-16.0mm：±(40um+2%读值) 0-24.0mm：±(60um+2%读值)
低端分辨率	0.1um（FH4）/0.2um（FH10）
重复性	优于±（1um+0.5%读值）
测量原理	静磁原理
记录速率	1,2,5,10,20个读值每秒（可选）
数据存储	100.000个值
校准模式	出厂设置、零点校准、零点+多达4点校准
测量单位	公制（um、mm）、英制（mils、inch）
统计图表	数字，趋势图，柱状图
接口	RS233 TTL+IrDA1.0+USB（通过接线盒）
操作温度	-10°C-60°C（储存温度：-20°C-80°C）
尺寸	153x89x32mm
重量	310g
供电	4xAA（LR06）电池或可选外接电源（90-240V~/48-62Hz）

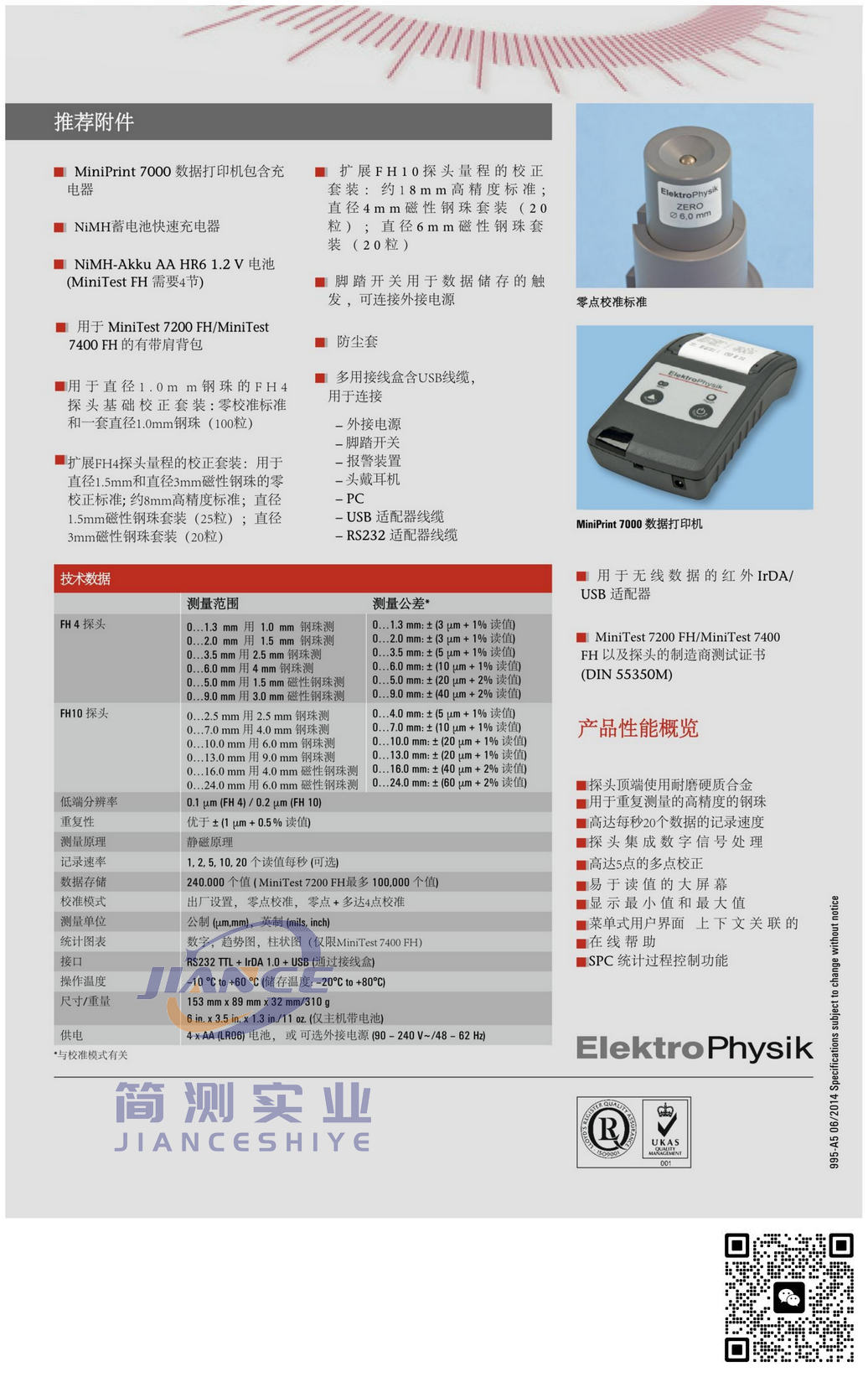

推荐附件：

MiniPrint 7000数据打印机包含充电器

NiMH蓄电池快速充电器

NiMH-Akku AA HR6 1.2V电池（MiniTest FH需要4节）

用于MiniTest 7200FH/MiniTest 7400FH的有带肩背包

用于直径1.0mm钢珠的FH4探头基础校正套装:零校准标准和一套直径1.Omm钢珠（100粒）

扩展FH4探头量程的校正套装:用于直径1.5mm和直径3mm磁性钢珠的零校正标准;约8mm高精度标准;直径1.5mm磁性钢珠套装(25粒)；直径3mm磁性钢珠套装(20粒)

扩展FH10探头量程的校正套装:约18mm高精度标准;直径4mm磁性钢珠套装(20粒);直径6mm磁性钢珠套装(20粒)

脚踏开关用于数据储存的触发，可连接外接电源

防尘套

多用接线盒含USB线缆，可用于连接(外接电源、脚踏开关、报警装置、头戴耳机、PC、USB适配器线缆、RS232适配器线缆)

用于无线数据的红外IrDA/USB适配器

MiniTest 7200FH/MiniTest 7400FH以及探头的制造商测试证书(DIN 55350M)

产品性能概览：

- 探头顶端使用耐磨硬质合金

- 用于重复测量的高精度的钢珠

- 高达每秒20个数据的记录速度

- 探头集成数字信号处理

- 高达5点的多点校正

- 易于读值的大屏幕

- 显示最小值和最大值

- 菜单式用户界面，上下文关联的

- 在线帮助

- SPC统计过程控制功能
