尼克斯 QNix9500 涂层测厚仪

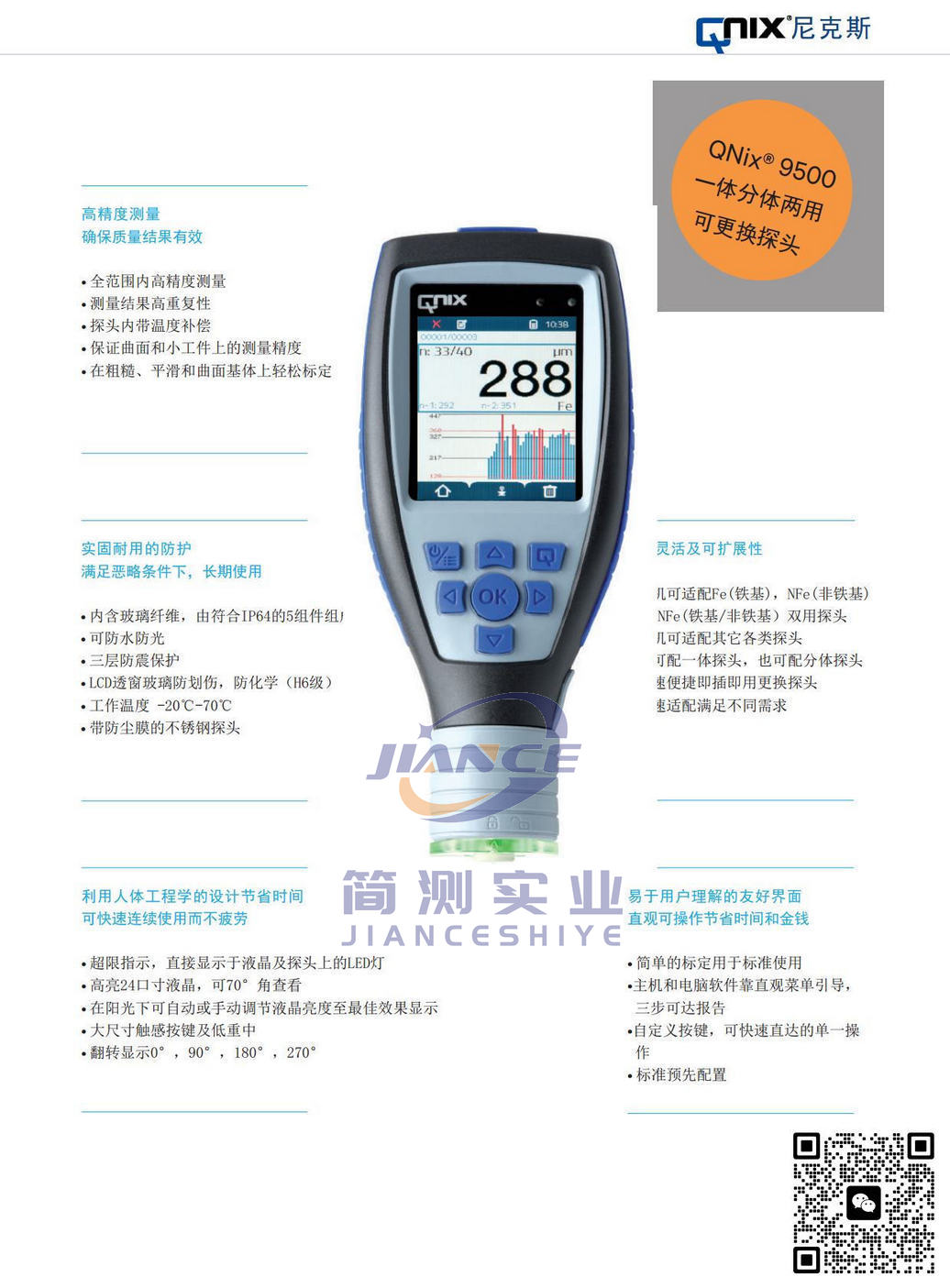

尼克斯 QNix9500涂层测厚仪探头为全新设计，其标配探头外形小巧且坚固，分Fe、NFe、Fe/NFe双用。可选一体化设计内置探头，同时也可以选择模块设计的可互换的外置探头。

- 高精度测量，确保质量结果有效

• 全范围内高精度测量

• 测量结果高重复性

• 探头内带温度补偿

• 保证曲面和小工件上的测量精度

• 在粗糙、平滑和曲面基体上轻松标定

- 实固耐用的防护，满足恶劣条件下，长期使用

• 内含玻璃纤维，由符合IP64的5组件组成

• 可防水防光

• 三层防震保护

• LCD透窗玻璃防划伤，防化学(H6级)

• 工作温度-20°C-70D°C

• 带防尘膜的不锈钢探头

- 利用人体工程学的设计节省时间，可快速连续使用而不疲劳

• 超限指示，直接显示于液晶及探头上的LED灯

• 高亮24吋液晶，可70°角查看

• 在阳光下可自动或手动调节液晶亮度至最佳效果显示

• 大尺寸触感按键及低重中

• 翻转显示0°，90°，180°，270°

- 灵活及可扩展性

• 主机可适配Fe(铁基)，NFe(非铁基)，Fe/NFe(铁基/非铁基)双用探头

• 主机可适配其他各类探头

• 可配一体探头，也可配分体探头

• 极速便捷即插即用更换探头

• 极速适配满足不同需求

- 易于用户理解的友好界面，直观可操作节省时间和金钱

• 简单的标定用于标准使用

• 主机和电脑软件靠直观菜单引导，三步可达报告

• 自定义按键，可快速直达的单一操作

• 标准预先配置

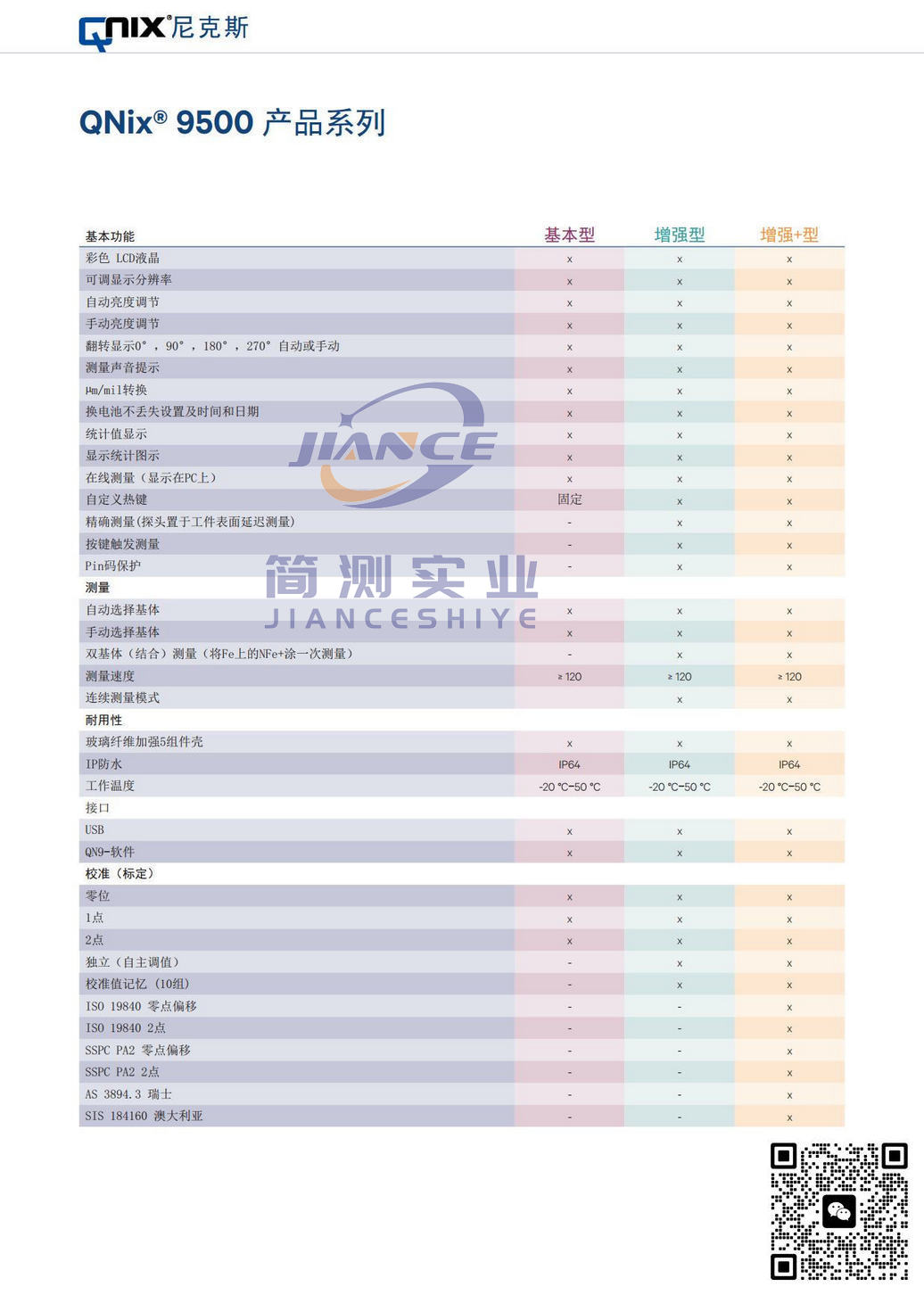

QNix9500产品系列：

基本功能	基本型	增强型	增强+型
彩色LCD液晶	√	√	√
可调显示分辨率	√	√	√
自动亮度调节	√	√	√
手动亮度调节	√	√	√
翻转显示0°，90°，180°，270° 自动或手动	√	√	√
测量声音提示	√	√	√
um/mil转换	√	√	√
换电池不丢失设置及时间和日期	√	√	√
统计值显示	√	√	√
显示统计图示	√	√	√
在线测量(显示在PC上)	√	√	√
自定义热键	固定	√	√
精确测量(探头置于工件表面延迟测量)	-	√	√
按键触发测量	-	√	√
Pin码保护	-	√	√
测量
自动选择基体	√	√	√
手动选择基体	√	√	√
双基体(结合)测量(将Fe上的NFe+涂一次测量)	-	√	√
测量速度	≥120	≥120	≥120
连续测量模式		√	√
耐用性
玻璃纤维加强5组外壳	√	√	√
IP防水	IP64	IP64	IP64
工作温度	-20°-50°C	-20°-50°C	-20°-50°C
USB	√	√	√
QN9-软件	√	√	√
校准(标定)
零位	√	√	√
1点	√	√	√
2点	√	√	√
独立(自助调值)	-	√	√
校准值记忆(10组)	-	√	√
ISO 19840零点便宜	-	-	√
ISO 19840 2点	-	-	√
SSPC PA2 零点校准	-	-	√
SSPC PA2 2点	-	-	√
AS 3894.3 瑞士	-	-	√
SIS 184160澳大利亚	-	-	√

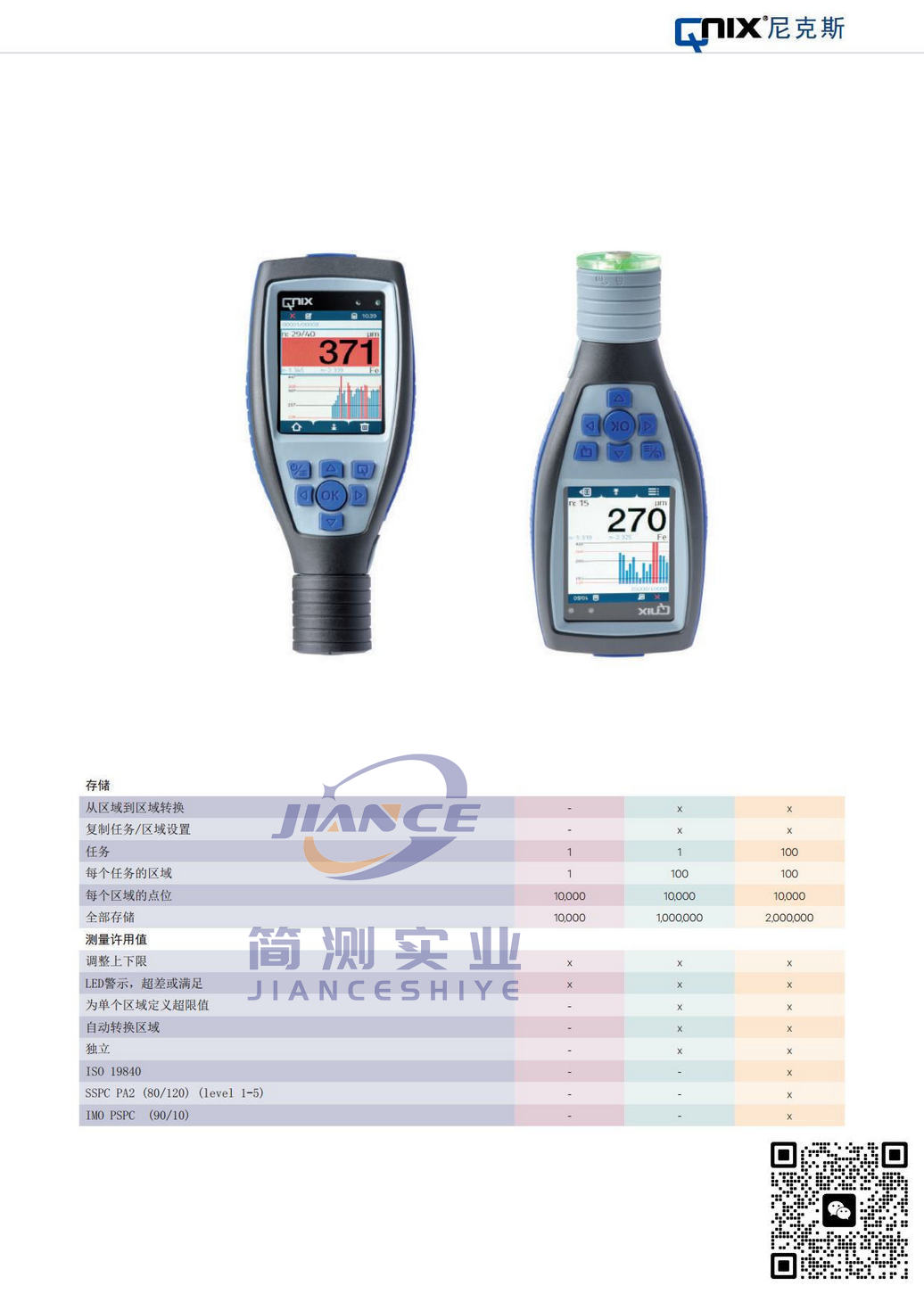

存储
从区域到区域转换	-	√	√
复制任务/区域设置	-	√	√
任务	1	1	100
每个任务的区域	1	100	100
每个区域的点位	10,000	10,000	10,000
全部存储	10,000	1,000,000	2,000,000
测量许用值
调整上下限	√	√	√
LED警示，超差或满足	√	√	√
为单个区域定义超限值	-	√	√
自动转换区域	-	√	√
独立	-	√	√
ISO 19840	-	-	√
SSPC PA2(80/120)(level 1-5)	-	-	√
IMO PSPC(90/10)	-	-	√

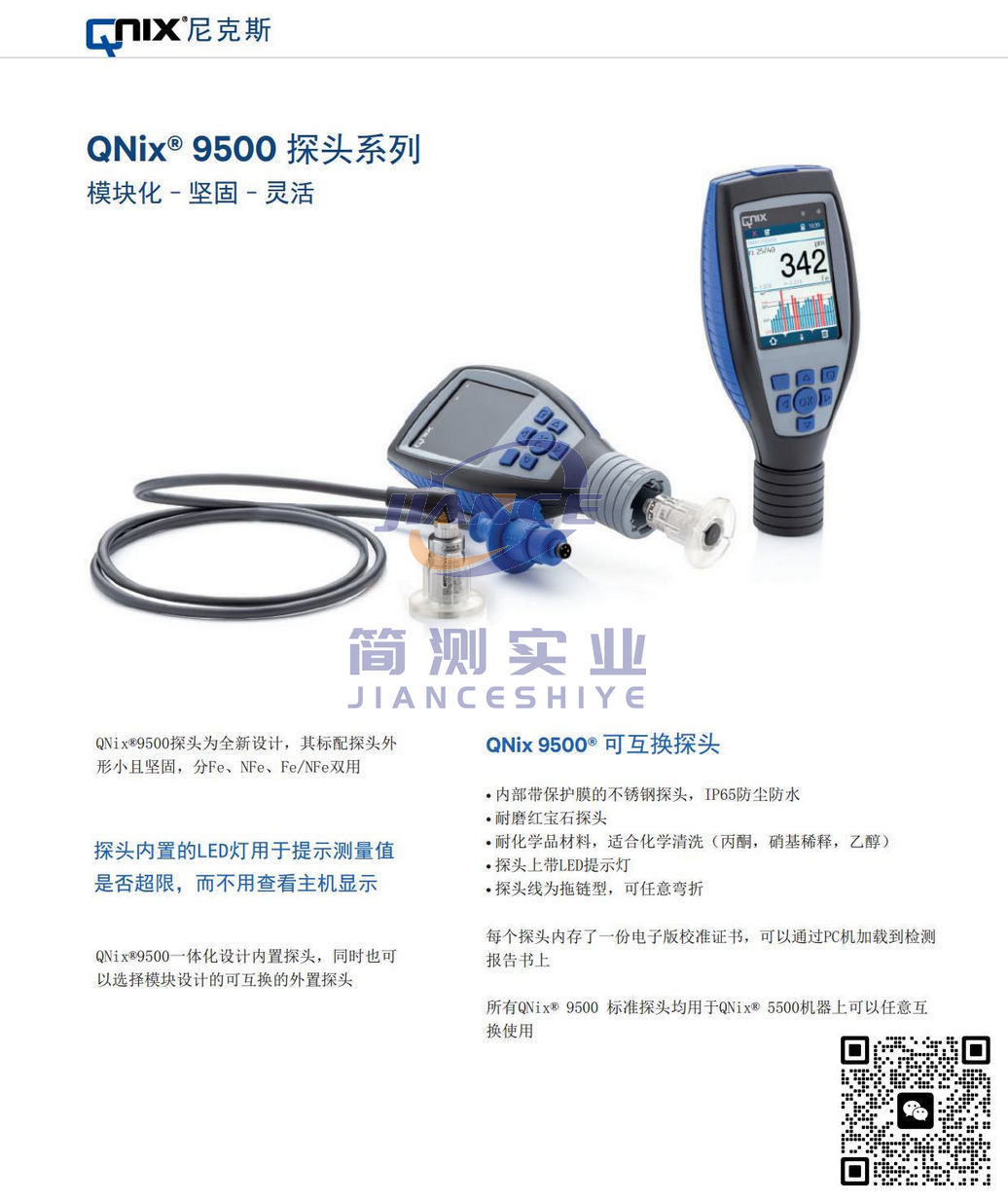

QNix9500探头为全新设计，其标配探头外形小巧且坚固，分Fe、NFe、Fe/NFe双用。

探头内置的LED灯用于提示测量值是否超限，而不用查看主机显示。

QNix9500一体化设计内置探头，同时也可以选择模块设计的可互换的外置探头。

QNix9500可互换探头：

• 内部带保护膜的不锈钢探头，IP65防尘防水

• 耐磨红宝石探头

• 耐化学品材料，适合化学清洗(丙酮，硝基稀释，乙醇)

• 探头上带LED提示灯

• 探头线为拖链型，可任意弯折

每个探头内存了一份电子版校准证书，可以通过PC机加载到检测报告书上。

所有QNix9500标准探头均用于QNix5500机器上可以任意互换使用。

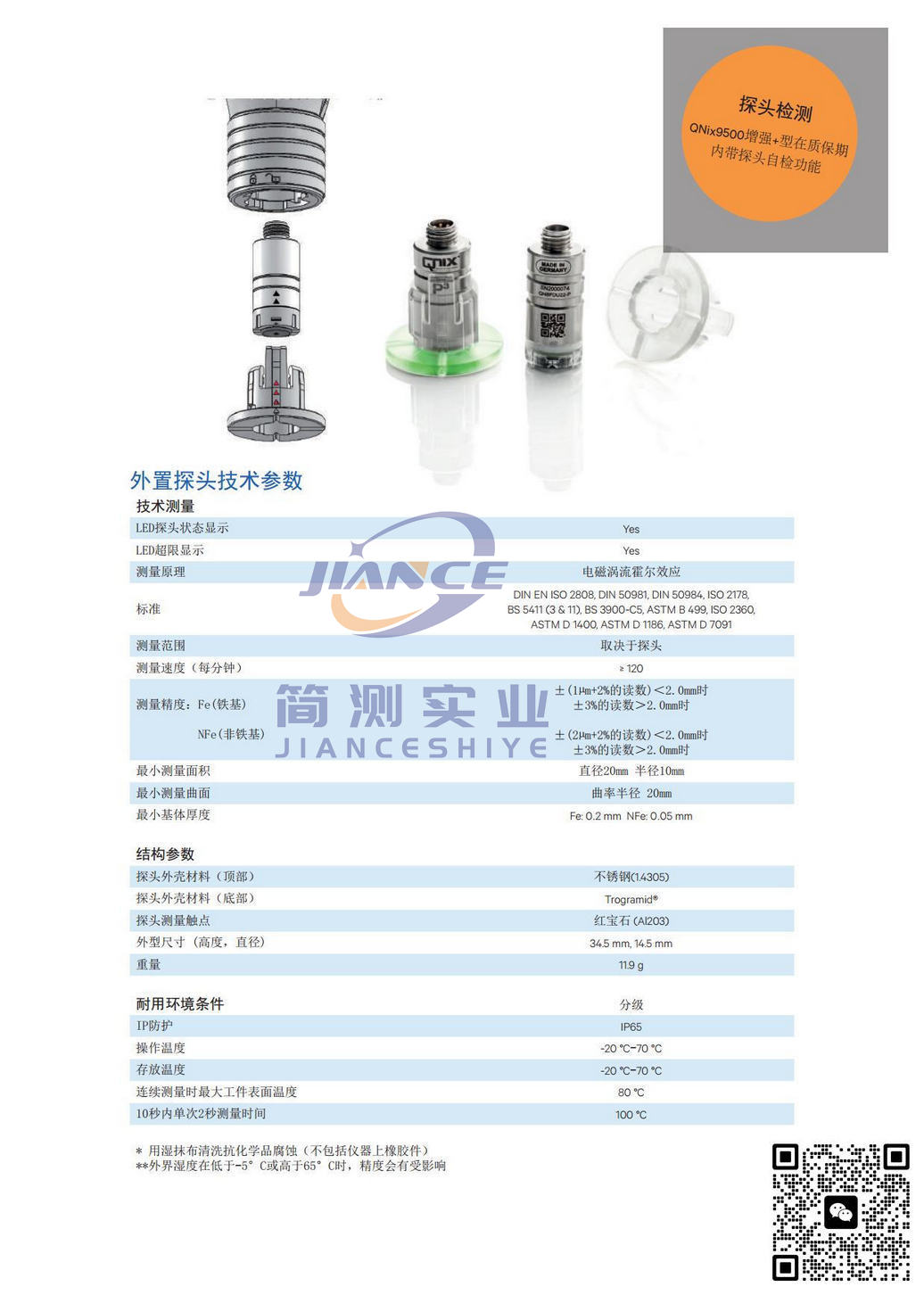

外置探头技术参数：

技术测量
LED探头状态显示	是
LED超限显示	是
测量原理	电磁涡流霍尔效应
标准	DIN EN ISO2808,DIN 50981,ISO 2178,BS5411(3&11),BS 3900-C5,ASTM B 499,ISO 2360,ASTM D 1400,ASTMD 1186,ASTM D 7091
测量范围	取决于探头
测量速度(每分钟)	≥120
测量精度：Fe(铁基)	±(1um+2%的读数)＜2.0mm时 ±3%的读数＞2.0mm时
测量精度：NFe(非铁基)	±(2um+2%的读数)＜2.0mm时 ±3%的读数＞2.0mm时
最小测量面积	Φ20mm
最小曲率半径	20mm
最小基体厚度	Fe：0.2mm，NFe：0.05mm
结构参数
探头外壳材料(顶部)	不锈钢(1.4305)
探头外壳材料(底部)	Trogramid
探头测量触点	红宝石(A1203)
外形尺寸(高度，直径)	34.5mm，14.5mm
重量	11.9g
耐用环境条件	分级
IP防护	IP65
操作温度	-20°C-70°C
存放温度	-20°C-70°C
连续测量时最大工件表面温度	80°C
20秒内单次1秒测量时间	100°C
*用湿抹布清洗抗化学品腐蚀(不包括仪器上橡胶件)
*外界湿度在低于-5°C或高于65°C时，精度会有受影响

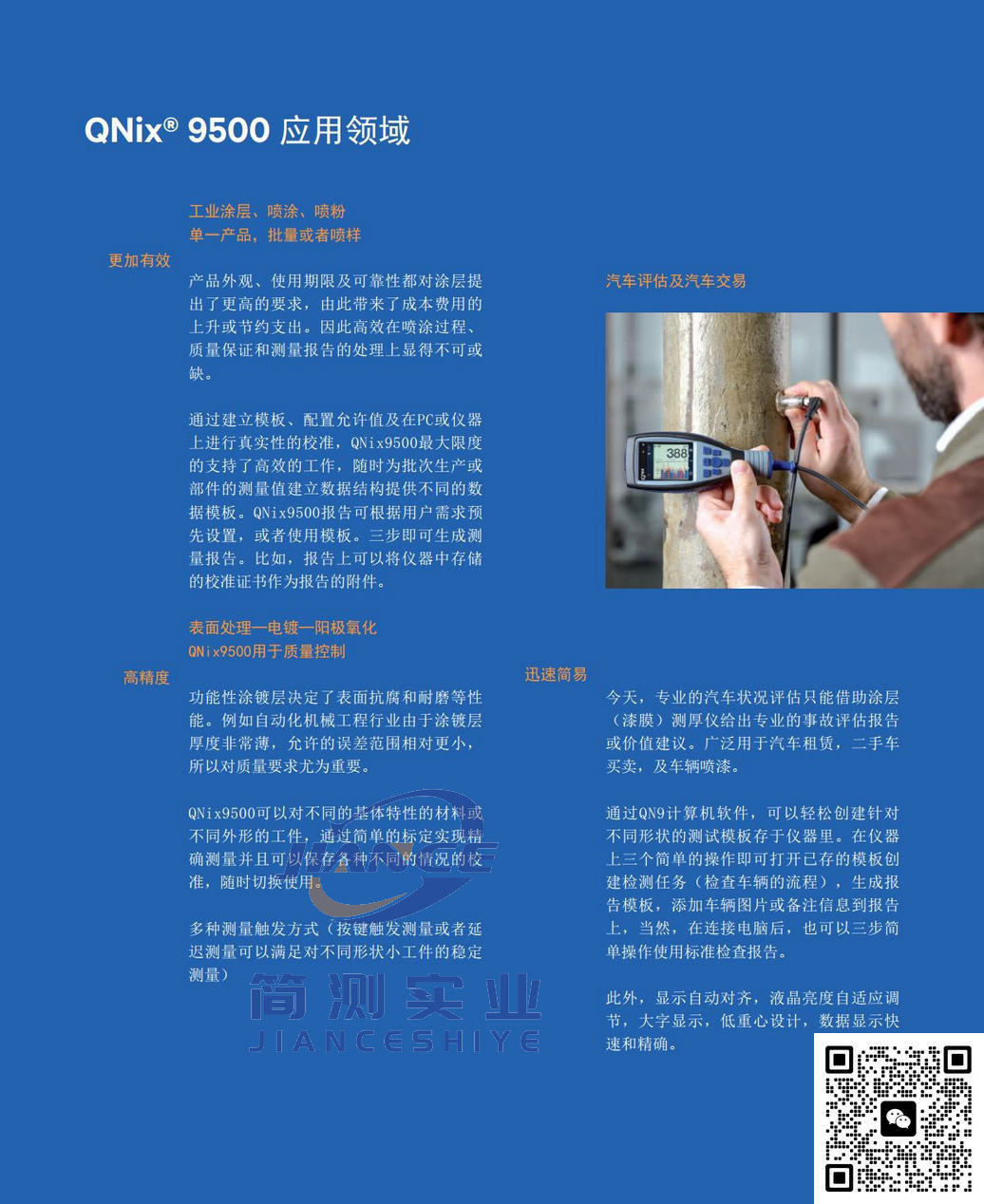

QNix9500应用领域：

- 工业涂层、喷涂、喷粉、单一产品，批量或者喷样

产品外观、使用期限及可靠性都对涂层提出了更高的要求，由此带来了成本费用的上升或节约支出。因此高效在喷涂过程、质量保证和测量报告的处理上显得不可或缺。

通过建立模板、配置允许值及在PC或仪器上进行真实性的校准，QNix9500最大限度的支持了高效的工作，随时为批次生产或部件的测量值建立数据结构提供不同的数据模板。QNi下9500报告可根据用户需求预先设置，或者使用模板。三步即可生成测量报告。比如，报告上可以将仪器中存储的校准证书作为报告的附件。

- 表面处理-电镀-阳极氧化

功能性涂镀层决定了表面抗腐和耐磨等性能。例如自动化机械工程行业由于涂镀层厚度非常薄，允许的误差范围相对更小，所以对质量要求尤为重要。

QNix9500可以对不同的基体特性的材料或不同外形的工件，通过简单的标定实现精确测量并且可以保存各种不同的情况的校准，随时切换使用。

多种测量触发方式（按键触发测量或者延迟测量可以满足对不同形状小工件的稳定测量）。

- 汽车评估及汽车交易

今天，专业的汽车状况评估只能借助涂层(漆膜)测厚仪给出专业的事故评估报告或价值建议。广泛用于汽车租赁，二手车买卖，及车辆喷漆。

通过QN9计算机软件，可以轻松创建针对不同形状的测试模板存于仪器里。在仪器上三个简单的操作即可打开已存的模板创建检测任务（检查车辆的流程），生成报告模板，添加车辆图片或备注信息到报告上当然，在连接电脑后，也可以三步简单操作使用标准检查报告。

此外，显示自动对齐，液晶亮度自适应调节，大字显示，低重心设计，数据显示快速和精确。

- 防腐行业

在系统防腐措施中，对防腐涂料喷涂过程监控及完整数据的要求往往是必不可少的。需要如此多的各种要求，标准，规范。对人，设备，仪器都提出了极高的要求。

在开发设计QNix9500时，把坚固耐用和人体工程学作为重要附加条件。为此，采用了玻璃纤维加强型三层注塑外壳，可以有效吸收外界磕碰，保护内部液晶及电子器件。探头线选用符合工业标准的拖链导线，抗弯折和拖拽。所有这些设计保证了极端工况下的可靠性。

根据不同要求，可预先设置超限值和符合不同标准的参数（比如：ISO19840，SSPC PA2，IMO SSPC）。测量值一旦超过设定的最大或最小值，仪器将以声音，液晶显示变色及探头上的RGB LED灯同时给出超限提示。尤其探头的RGB LED灯的提示，可以大大方便操作人员专注工件测量而不必查看仪器显示。

此外，快速显示的设计也为大批量测量任务提供了借阅时间的有效方案，同时，仪器简洁图示直观菜单省去了培训时间，提高效率。

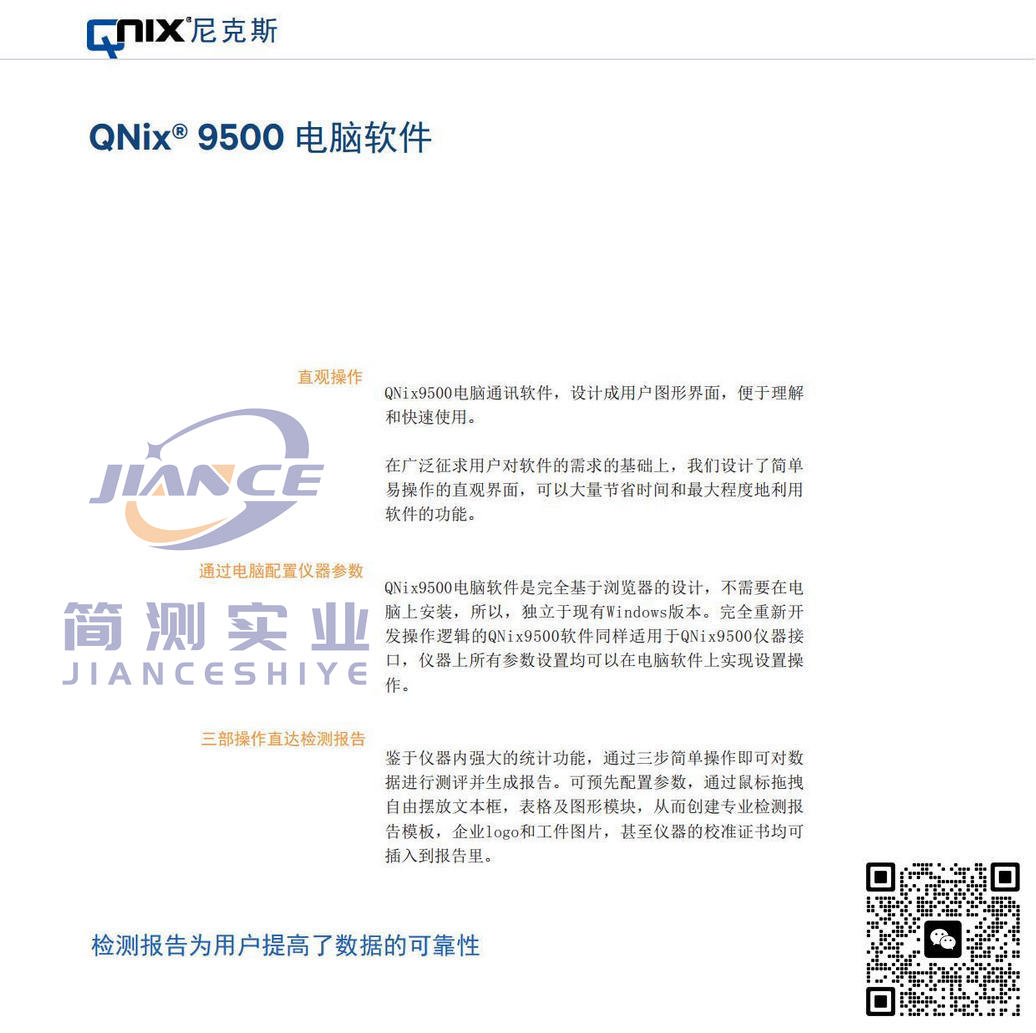

NQix9500电脑软件：

• 直观操作

QNix9500电脑通讯软件，设计成用户图形界面，便于理解和快速使用。

在广泛征求用户对软件的需求的基础上，我们设计了简单易操作的直观界面，可以大量节省时间和最大程度地利用软件的功能。

• 通过电脑配置仪器参数

QNix9500电脑软件是完全基于浏览器的设计，不需要在电脑上安装，所以，独立于现有Windows版本。完全重新开发操作逻辑和QNix9500软件同样适用于QNix9500仪器接口，仪器上所有参数设置均可以在电脑软件上实现设置操作。

• 三步操作直达检测报告

鉴于仪器内强大的统计功能，通过三步简单操作即可√数据进行测评并生成报告。可预先配置参数，通过鼠标拖拽自由摆放文本框，表格及图形模块，从而创建专业检测报告模板，企业logo和工件图片，甚至仪器的校准证书均可插入到报告里。

QNix9500提供了广泛的显示信息，提高了可用性和显示速度

- 标签导航

无论手持仪器还是电脑软件，最新开发的标签设计，可快速实现导航操作。在手持仪器和电脑软件上，都可见不同颜色的标签，区分成不同功能块，便于理解，使得操作变得异常容易和简单。

特别需要注意的是，手持机更加缩短了导航路径，用于提高工作效率。结构良好的菜单层级是快速导航的基础，更适合大量的测量任务。仪器的大液晶满足便捷浏览历史测量数据，快速删除非正常值以及直接显示统计值，平均值，最大值，最小值及偏差值。也可以选择配置好的其他允许值。超限后的数据值显示为红色。

- 任务和测区

基于任务或测区的数据构架满足大批量数据的检测，可以创建各种任务，每个任务又包含多个第二层架构的测区。所有任务和测区壳通过电脑软件自由命名及存成模板。仪器出厂时已经内置了一些模板。

- 架构

核心架构为历史数据，统计，任务和测区提供了快速导航。

QNix9500标配：

- 交货：QNix9500基本型，增强型，增强型+

• QNix9500主机

• QN9电脑软件

• Fe和NFe基体各1个，2片标准片

• 测试报告

• 操作手册

• USB导线

• 2节1.5V(AA)碱性干电池

• 仪器箱

- 如果订购了探头，还包括

• 探头

• 探头证书

• 探头支撑

• 探头线(带适配器)

QNix9500技术参数：

电部分
电源	2xAA碱性干电池/充电电池/USB
系统时钟	CR1220
电池不用时，50%容量	＞1年
电池寿命，1次/秒测量	60,000次
<时钟电池寿命/td>	＞2年
显示	2.4吋IPS-LCD彩色已经，600流明，70°视角
结构部分
机身硬质材料	PA12 GF30
机身软质材料	TPE
探头支撑	Trogramid
外形尺寸	155x65x44mm
重量	175g
坚固性/外边条件
防护级别	IP64
工作温度	-20°C-70°C
存放温度	-20°C-70°C
测量范围
QNix9500配内置探头	Fe：1.25mm，3mm Fe/NFe：1.25mm/1.25mm，3mm/3mm
QNix9500配外置探头	Fe：1.25mm，3mm，5mm NFe：3mm，5mm Fe/NFe：1.25mm/1.25mm，3mm/3mm，5mm/3mm，5mm/5mm
*可用湿布清洗探头耐化学品腐蚀，如：丙酮，硝基稀料，乙醇
