达高特 MAXⅡ 螺栓应力监测仪

简要描述:MAXⅡ螺栓应力监测仪测量的项目包括伸长量,负载,应力,应变和时间,搭载彩色QVGA显示器(32x240像素),自定义自动校准功能,内置4GB和高达64G的外置SD卡,可配置模拟、串行和报警输出。

达高特MAXⅡ 售后维修,请联系:

王生,18939945529,上海市宝山区逸仙路1328号6号楼3312室
简测实业(上海)有限公司 简测实业(上海)有限公司 达高特MAXⅡ螺栓应力监测仪_DAKOTA超声波测厚仪
详细介绍

MAXⅡ螺栓应力监测仪测量的项目包括伸长量,负载,应力,应变和时间,搭载彩色QVGA显示器(32x240像素),自定义自动校准功能,内置4GB和高达64G的外置SD卡,可配置模拟、串行和报警输出。


- 测量的项目包括伸长量,负载,应力,应变和时间

- 多种测量模式

• 脉冲-回波模式:测量材料厚度

• 回波-回波模式:穿过涂层测量材料厚度

• 回波-回波验证模式,穿过涂层测量材料厚度

- 自定义自动校准功能

- 内置4GB和高达64GB的外置SD卡

- USB1,1连接

- 模拟、串行和报警输出


测量:

- 单位:in,mm,us

- 声速范围:309.88~18542m/s

- 测量模式:

• 脉冲-回波(P-E)模式:测量材料厚度

• 回波-回波(E-E)模式:穿过涂层测量材料厚度

• 回波-回波验证(E-EV)模式:穿过涂层测量材料厚度

- 测量范围:1~2540mm(P-E)。E-E模式测量范围会不同,具体取决于材料类型和均匀性

- 检测:过零检测

- 分辨率:0.0001mm

- 校准:自动、固定、单点两点校准

- 测量项:

• 时间-纳秒

• 伸长率-长度变化(英寸/毫米)

• 负载-施加的力负载

• 应力-单位面积应力施加的力

• 应变-伸长率与有效长度的比值

- 螺栓材料:从预设或自定义列表中选择类型


超声波参数:

- 脉冲类型:尖波脉冲、方波脉冲和音频脉冲

- 脉冲电压:100~400v

- 脉冲宽度:可选尖波、窄波、高压尖波、高压窄波、高压宽波、0.5MHz音频、1MHz音频、2MHz音频、5MHz音频、10MHz音频、40ns尖波、80~400ns方波、50ns~1ms音频

- 增益:0~110dB,0.2dB分辨率。手动和自动增益控制

- 阻抗:50、75、100、300、600和1500Ω

- 频率带宽:1.8~19MHz(-3dB)滤波器

- 水平线性:±0.4%FSW

- 垂直线性:±1%FSH

- 放大器线性:±1dB

- 振幅测量范围:0~100%FSH,分辨率为1%

- 延迟:0~2540mm(钢)

- 闸门:根据选择的测量模式,有三个独立的闸门,带有声光报警。振幅5~95%,1%步进


显示:

- 显示屏:阳光下可见的QVGA TFT,320x240像素彩色显示屏,可视区域115.2x86.4mm。16色调色板,多种颜色和亮度选项

- 屏幕刷新频率:60Hz

- 显示波形:射频(全波视图)、+/-整流(半波视图)、数字或分屏组合(波+大数字)

- 计时:单次8位100MHz超低功耗数字化仪的精确TCXO计时


探头:

- 探头类型:1~10MHz单晶探头,直径3.18~25.3mm

- 可选磁性和非磁性探头

- 胶合:可用于具有最小/短伸长的短螺栓,以消除探头放置误差

- 接口:可选Microdot、Lemo00或BNC

- 定制探头:可用于特殊应用


存储:

- 数据结构:网格(字母数字)

- 容量:内置4GB,或64GB的外置SD卡

- 截屏功能:TIF图形捕获,用于快速记录


功能:

- 自定义设置:64个用户自定义设置;用户可以编辑工厂设置

- 自动设置:自动执行每个螺栓的检测、范围和显示设置过程

- 闸门:三个测量门,取决于所使用的测量模式,可调整起始点和阈值

- 报警:可调上下限声光报警

- 现场校准:矢量或回归校正曲线,使用载荷和应力提高精度


其他:

- 键盘:21个触摸键

- 电源:10.8v,2AH锂电池,可连续工作18小时

- 外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装,符合IP65

- 工作温度:-10~60°C

- 尺寸重量:216x164x70mm,2.04kg(包括电池)

- 符合标准:NIST和MILSTD-45662A


可选磁性单晶探头(可吸在螺栓端面):

型号 频率 探头晶片直径 探头防磨面直径 探头外径
T-700-2405 5MHz 3.18mm 5.08mm 9.65mm
T-700-4405 10MHz 3.18mm 5.08mm 9.65mm
T-702-1405 2.25MHz 6.35mm 8.13mm 19.05mm
T-702-2405 5MHz 6.35mm 8.13mm 19.05mm
T-702-4405 10MHz 6.35mm 8.13mm 19.05mm
T-703-1405 2.25MHz 9.53mm 11.94mm 20.57mm
T-703-2405 5MHz 9.53mm 11.94mm 20.57mm
T-704-1405 2.25MHz 12.70mm 16.00mm 25.40mm
T-704-2405 5MHz 12.70mm 16.00mm 25.40mm
T-706-1405 2.25MHz 19.05mm 20.83mm 30.73mm
T-706-2405 5MHz 19.05mm 20.83mm 30.73mm

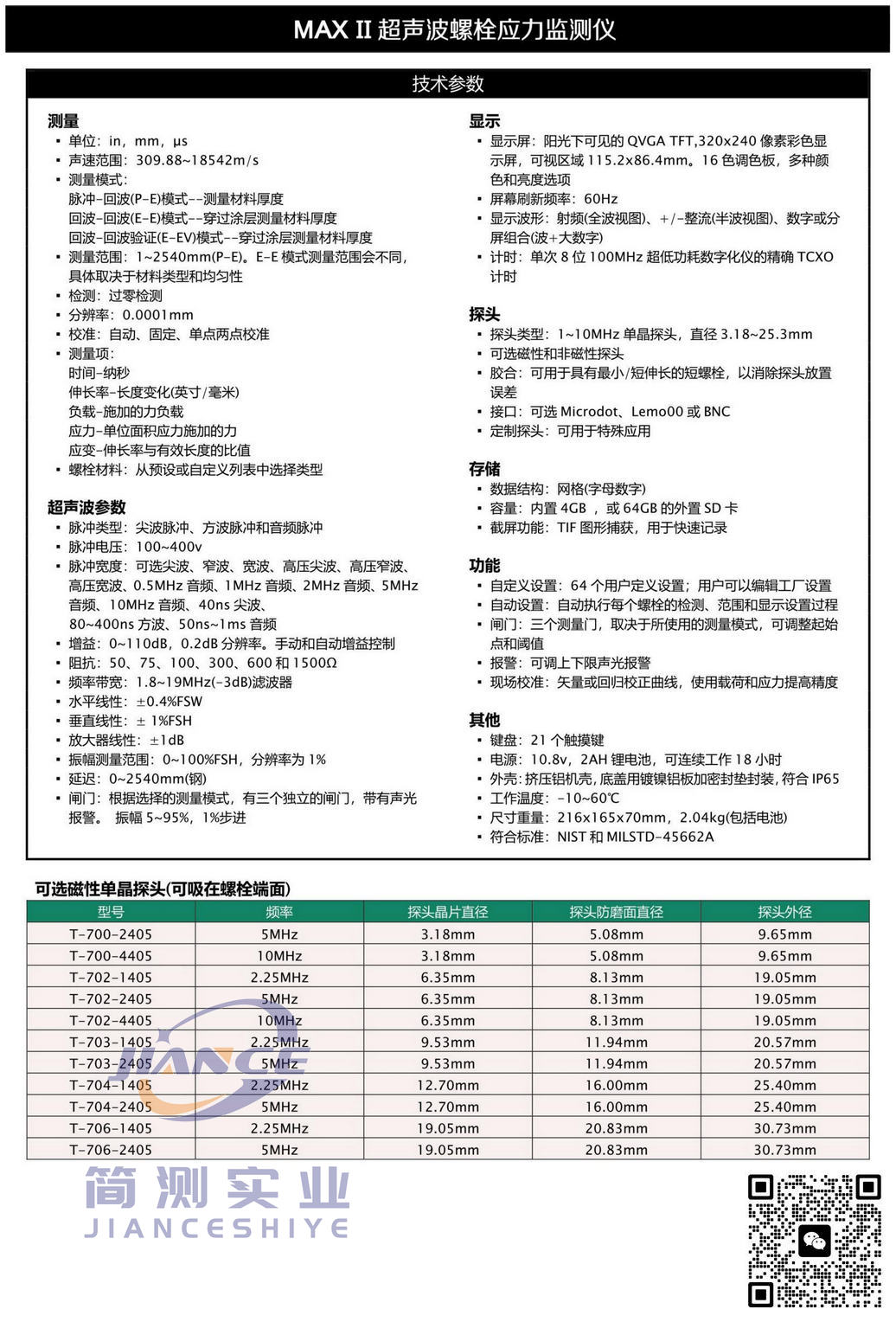

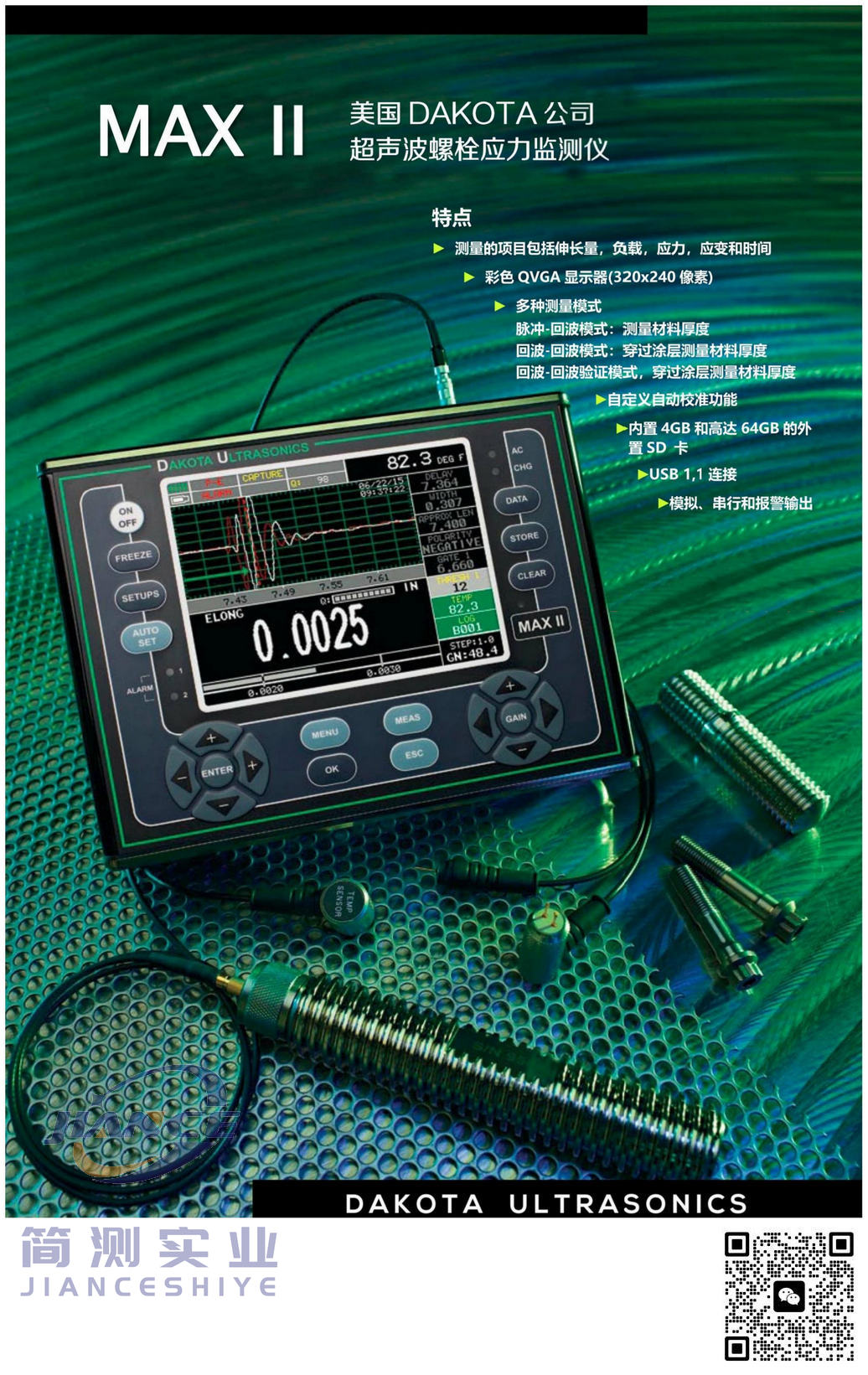

产品彩页
达高特MAXⅡ螺栓应力监测仪_DAKOTA超声波测厚仪 达高特MAXⅡ螺栓应力监测仪_DAKOTA超声波测厚仪
