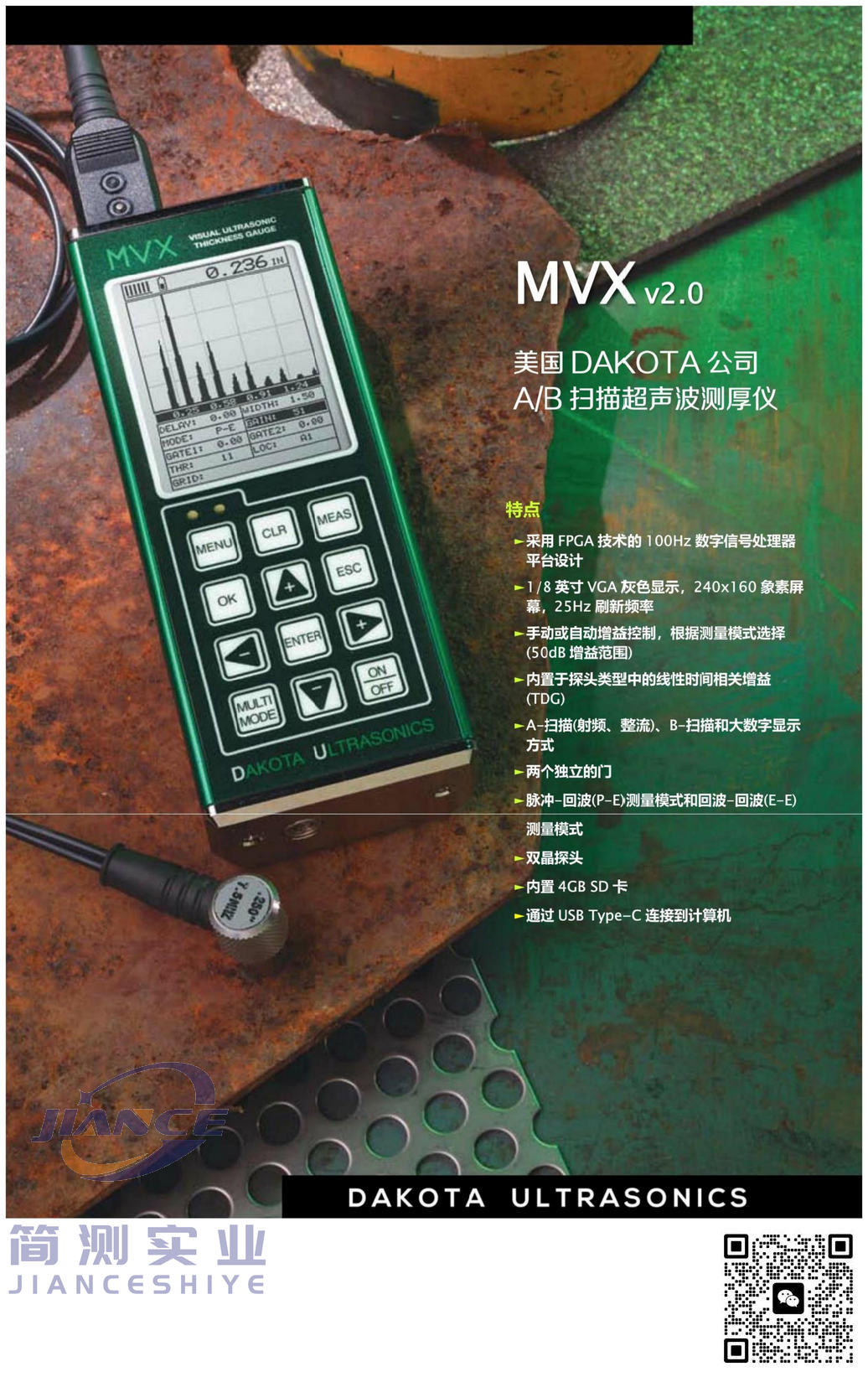

达高特 MVX 扫描测厚仪

MVX A/B扫描超声波测厚仪采用FPGA技术的100Hz数字信号处理器平台设计，搭载脉冲-回波和回波-回波测试模式，采用双晶探头，内置4GB SD卡，可通过USB Type-C连接到计算机。

- 采用FPGA技术的100Hz数字信号处理器平台设计

- 1/8英寸VGA灰色显示，240x160像素屏幕，25Hz刷新频率

- 手动或自动增益控制，根据测量模式选择（50dB增益范围）

- 内置于探头类型中的线性时间相关增益（TDG）

- A-扫描（射频、整流）、B-扫描和大数字显示方式

- 两个独立的门

- 脉冲-回波（P-E）测量模式和回波-回波（E-E）测量模式

- 双晶探头

- 内置4GB SD卡

- 通过USB Type-C连接到计算机

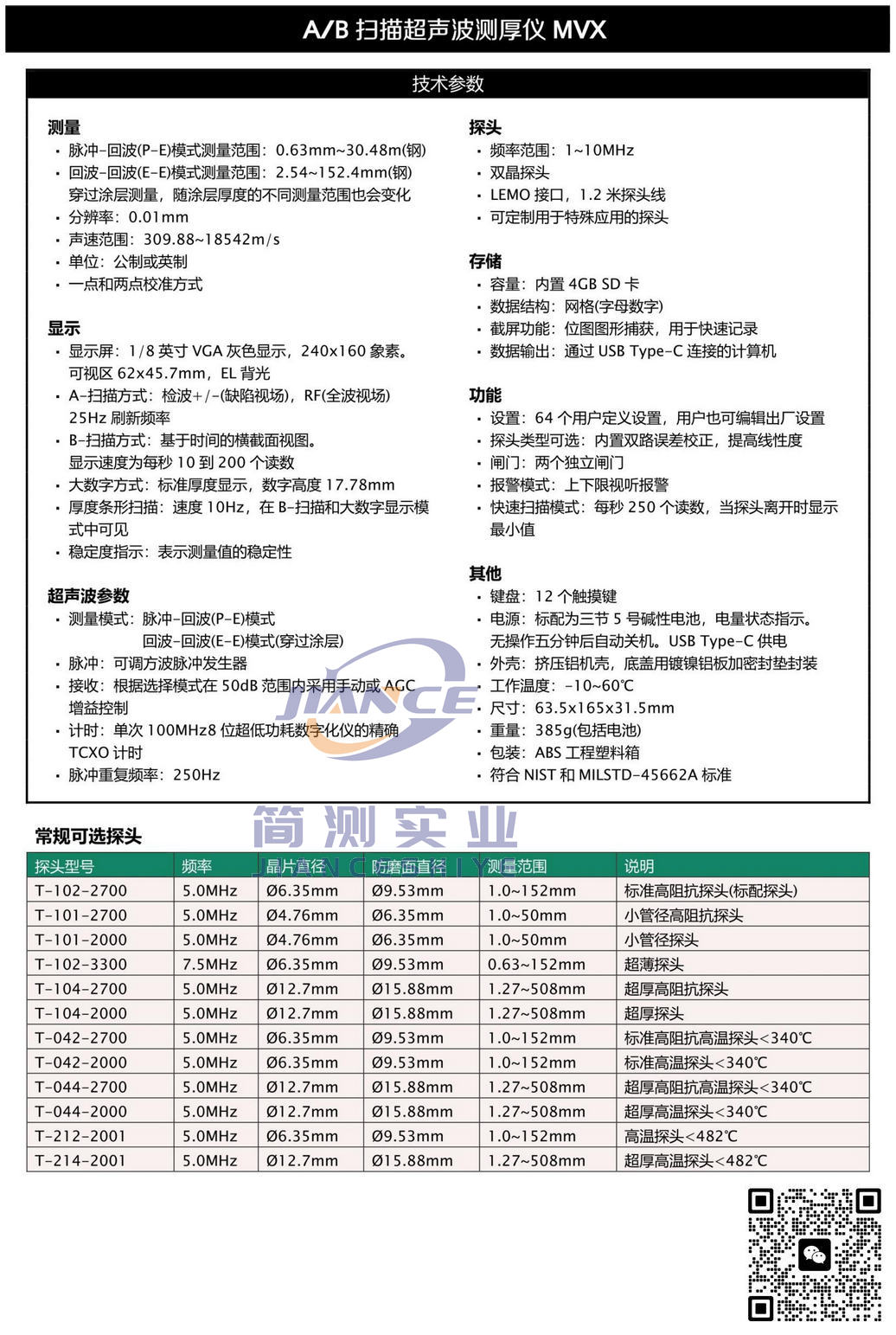

测量：

- 脉冲-回波（P-E）模式测量范围：0.63mm~30.48mm（钢）

- 回波-回波（E-E）模式测量范围：2.54~152.4mm（钢）

• 穿过涂层测量，随涂层厚度的不同测量范围也会变化

- 分辨率：0.01mm

- 声速范围：309.88~18542m/s

- 单位：公制或英制

- 一点和两点校准方式

显示：

- 显示屏：1/8英寸VGA灰色显示，240x160像素

• 可视区62x45.7mm，EL背光

- A-扫描方式：检波+/-（缺陷视场），RF（全波视场）

• 25Hz刷新频率

- B-扫描方式：基于时间的横截面视图

• 显示速度为每秒10到200个读数

- 大数字方式：标准厚度显示，数字高度17.78mm

- 厚度条形扫描：速度10Hz，在B-扫描和大数字显示模式中可见

- 稳定度指示：表示测量值的稳定性

超声波参数：

- 测量模式：

• 脉冲-回波（P-E）模式

• 回波-回波（E-E）模式（穿过涂层）

- 脉冲：可调方波脉冲发生器

- 接收：根据选择模式在50dB范围内采用手动或AGC增益控制

- 计时：单次100MHz8位超低功耗数字化仪的精确TCXO计时

- 脉冲重复频率：250Hz

探头：

- 频率范围：1~10MHz

- 双晶探头

- LEMO接口，1.2米探头线

- 可定制用于特殊应用的探头

存储：

- 容量：内置4GB SD卡

- 数据结构：网格（字母数字）

- 截屏功能：位图图形捕获，用于快速记录

- 数据输出：通过USB Type-C连接的计算机

功能：

- 设置：64个用户定义设置，用户也可编辑出厂设置

- 探头类型可选：内置双路误差校正，提高线性度

- 闸门：两个独立闸门

- 报警模式：上下限视听报警

- 快速扫描模式：每秒250个读数，当探头离开时显示最小值

其他：

- 键盘：12个触摸键

- 电源：标配为三节5号电池，电量状态指示

• 无操作五分钟后自动关机，USB Type-C供电

- 外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装

- 工作温度：-10~60°C

- 尺寸：63.5x165x31.5mm

- 重量：385g（包括电池）

- 包装：ABS工程塑料箱

- 符合NIST和MILSTD-45662A标准

常规可选探头：

探头型号	频率	晶片直径	防磨面直径	测量范围	说明
T-102-2700	5.0MHz	6.35mm	9.53mm	1.0~152mm	标准高阻抗探头（标配探头）
T-101-2700	5.0MHz	4.76mm	6.35mm	1.0~50mm	小管径高阻抗探头
T-101-2000	5.0MHz	4.76mm	6.35mm	1.0~50mm	小管径探头
T-102-3300	7.5MHz	6.35mm	9.53mm	0.63~152mm	超薄探头
T-104-2700	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高阻抗探头
T-104-2000	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚探头
T-042-2700	5.0MHz	6.35mm	9.35mm	1.0~152mm	标准高阻抗高温探头＜340°C
T-042-2000	5.0MHz	6.35mm	9.53mm	1.0~152mm	标准高温探头＜340°C
T-044-2700	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高阻抗高温探头＜340°C
T-044-2000	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高温探头＜340°C
T-212-2001	5.0MHz	6.35mm	9.53mm	1.0~152mm	高温探头＜482°C
T-214-2001	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高温探头＜482°C
