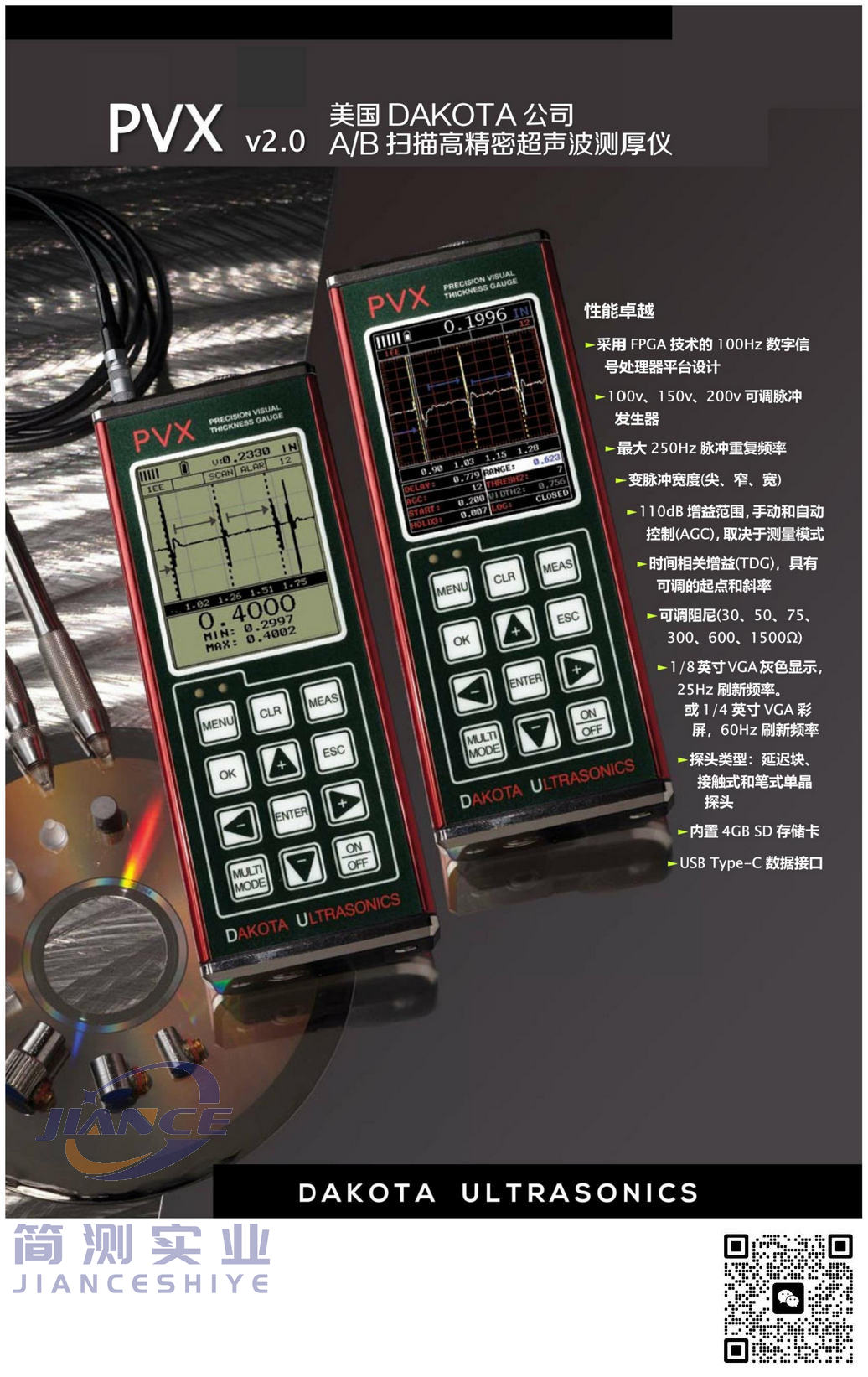

达高特 PVX 彩屏超声波测厚仪

PVX彩屏超声波测厚仪搭载1/4英寸VGA彩屏，60Hz刷新频率，100v、150v、200v可调脉冲发生器，变脉冲宽度（尖、窄、宽），110dB增益范围，手动和自动控制（AGC）。

- 采用FPGA技术的100Hz数字信号处理器平台设计

- 100v、150v、200v可调脉冲发生器

- 最大250Hz脉冲重复频率

- 变脉冲宽度（尖、窄、宽）

- 100dB增益范围，手动和自动控制（AGC），取决于测量模式

- 时间相关增益（TDG），具有可调的起点和斜率

- 可调阻尼（30、50、75、300、600、1500Ω）

- 1/8英寸VGA灰色显示，25Hz刷新频率。或1/4英寸VGA彩屏，60Hz刷新频率

- 探头类型：延迟块、接触式和笔式单晶探头

- 内置4GB SD存储卡

- USB Type-C数据接口

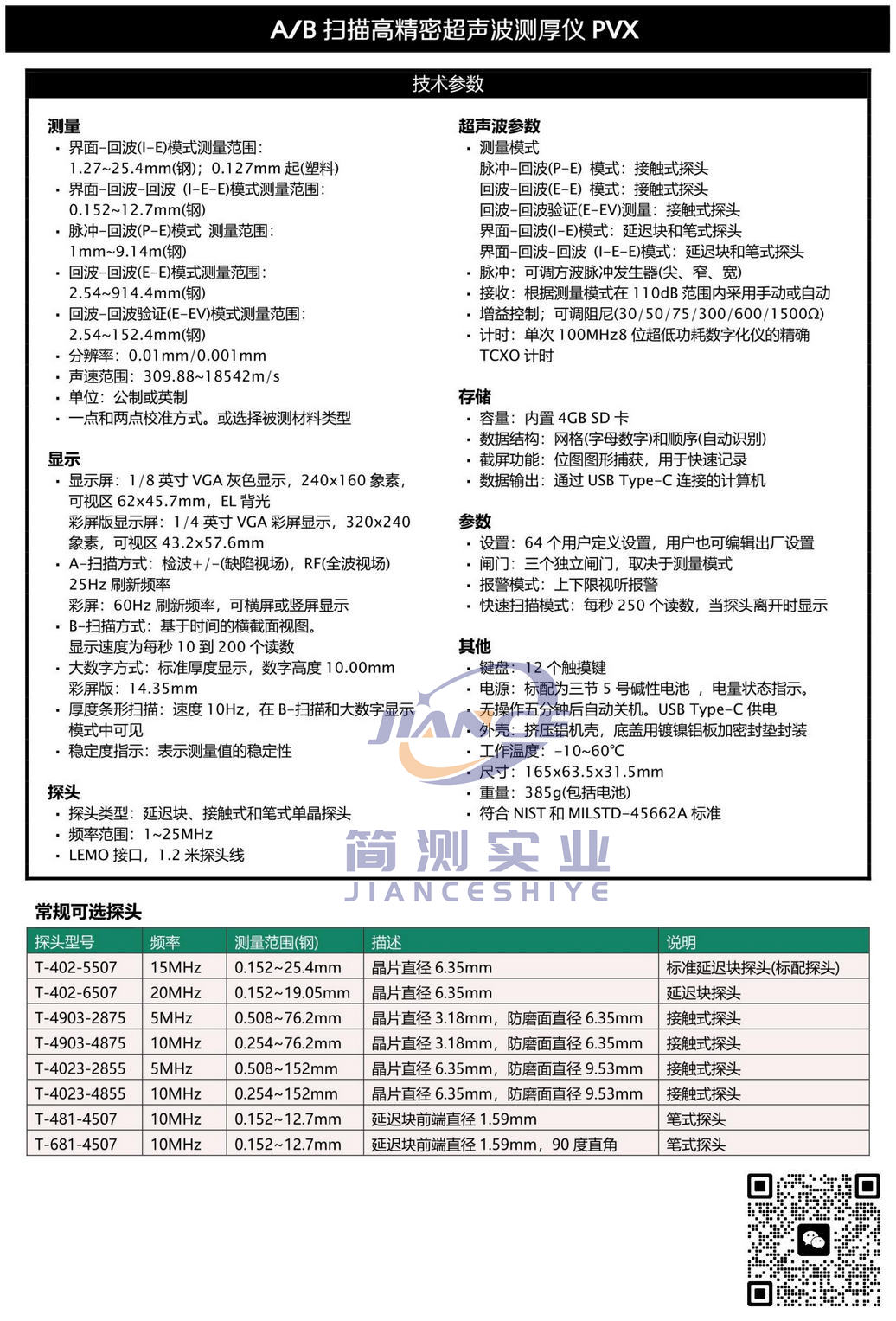

测量：

- 界面-回波（I-E）模式测量范围：1.27~25.4mm（钢）；0.127mm起（塑料）

- 界面-回波-回波（I-E-E）模式测量范围：0.152~12.7mm（钢）

- 脉冲-回波（P-E）模式测量范围：1mm~9.14mm（钢）

- 回波-回波（E-E）模式测量范围：2.54~914.4mm（钢）

- 回波-回波验证（E-EV）模式测量范围：2.54~152.4mm（钢）

- 分辨率：0.01mm/0.001mm

- 声速范围：309.88~18542m/s

- 单位：公制或英制

- 一点和两点校准方式。或选择被测材料类型

显示：

- 显示屏：1/8英寸VGA灰色显示，240x160像素，可视区62x45.7mm，EL背光

• 彩屏版显示屏：1/4英寸VGA彩屏显示，320x240像素，可视区43.2x57.6mm

- A-扫描方式：检波+/-（缺陷视场），RF（全波视场）

• 25Hz刷新频率

• 彩屏：60Hz刷新频率，可横屏或竖屏显示

- B-扫描方式：基于时间的横截面视图

• 显示速度位每秒10到200个读数

- 大数字方式：标准厚度显示，数字高度10.00mm

• 彩屏版：14.35mm

- 厚度条形扫描：速度10Hz，在B-扫描和大数字显示模式中可见

- 稳定度指示：表示测量值的稳定性

探头：

- 探头类型：延迟块、接触式和笔式单晶探头

- 频率范围：1~25MHz

- LEMO接口，1.2米探头线

超声波参数：

- 测量模式：

• 脉冲-回波（P-E）模式：接触式探头

• 回波-回波（E-E）模式：接触式探头

• 回波-回波验证（E-EV）模式：接触式探头

• 界面-回波（I-E）模式：延迟块和笔式探头

• 界面-回波-回波（I-E-E）模式：延迟块和笔式探头

- 脉冲：可调方波脉冲发生器（尖、窄、宽）

- 接收：根据测量模式在110dB范围内采用手动或自动

- 增益控制：可调阻尼（30/50/75/300/600/1500Ω）

- 计时：单次100MHz8位超低功耗数字化仪的精确TCXO计时

存储：

- 容量：内置4GB SD卡

- 数据结构：网格（字母数字）和顺序（自动识别）

- 截屏功能：位图图形捕获，用于快速记录

- 数据输出：通过USB Type-C连接的计算机

参数：

- 设置：64个用户定义设置，用户也可编辑出厂设置

- 闸门：三个独立闸门，取决于测量模式

- 报警模式：上下限视听报警

- 快速扫描模式：每秒250个读数，当探头离开时显示

其他：

- 键盘：12个触摸键

- 电源：标配为三节5号碱性电池，电量状态指示。无操作五分钟后自动关机，USB Type-C供电

- 外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装

- 工作温度：-10~60°C

- 尺寸：165x63.5x31.5mm

- 重量：385g（包括电池）

- 符合NIST和MILSTD-45662A标准

常规可选探头：

探头型号	频率	测量范围（钢）	描述	说明
T-402-5507	15MHz	0.152~25.4mm	晶片直径6.35mm	标准延迟块探头（标配探头）
T-402-6507	20MHz	0.152~19.05mm	晶片直径6.35mm	延迟块探头
T-4903-2875	5MHz	0.508~76.2mm	晶片直径3.18mm，防磨面直径6.35mm	接触式探头
T-4903-4875	10MHz	0.254~76.2mm	晶片直径3.18mm，防磨面直径6.35mm	接触式探头
T-4023-2855	5MHz	0.508~152mm	晶片直径6.35mm，防磨面直径9.53mm	接触式探头
T-4023-4855	10MHz	0.254~152mm	晶片直径6.35mm<，防磨面直径9.53mm/td>	接触式探头
T-481-4507	10MHz	0.152~12.7mm	延迟块前端直径1.59mm	笔式探头
T-681-4507	10MHz	0.152~12.7mm	延迟块前端直径1.59mm，90度直角	笔式探头
