达高特 ZX-6 超声波测厚仪

简要描述:ZX-6超声波测厚仪配T-102-2700探头测量范围1.0~152mm(穿透模式:2.54~25.4mm),采用回波-回波测量模式。提供涂层穿透功能,即在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。

达高特ZX-6 售后维修,请联系:

王生,18939945529,上海市宝山区逸仙路1328号6号楼3312室
简测实业(上海)有限公司 简测实业(上海)有限公司 达高特ZX-6超声波测厚仪_DAKOTA超声波测厚仪
详细介绍

ZX-6超声波测厚仪配T-102-2700探头测量范围1.0~152mm(穿透模式:2.54~25.4mm),采用回波-回波测量模式。提供涂层穿透功能,即在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。


回波-回波测量模式,提供涂层穿透功能--在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。


- 120MHz FPGA时序电路设计

- 150v方波脉冲发生器

- 脉冲-回波测量模式和回波-回波(穿透涂层)测量模式

- 可调增益(40~52dB),以3dB为步长(可选超低、低、中、高、超高五档)

- 时间相关增益(TDG)

- 可选择手动或自动探头校零

- 双晶探头(1~10MHz可选)

- 低温定制液晶显示器(低至零下30°C)

- USB Type-C数据接口

- CDC兼容的接口,可选串行RS232或蓝牙模块

- 32M闪存内部数据存储器(ZX-6DL)

- IP65防护等级

- 美国制造


测量:

- 脉冲-回波(P-E)模式测量范围:0.63~914.4mm(钢)

- 回波-回波(E-E)模式测量范围:2.54~152.4mm(钢)

• 穿过涂层测量,涂层厚度0.0254~1.905mm

- 分辨率:0.01mm

- 声速范围:305~18542m/s

- 单位:公制或英制

- 脉冲重复频率:200Hz

- 显示刷新频率:10Hz

- 增益:40~52dB,步进3dB

- 时间相关增益(TDG):根据所选探头和频率,可用于脉冲-回波和回波-回波模式


显示:

- 多功能7段4位半液晶显示器,数字高度为12.7mm

• 两个3.2mm高14段显示区和一个7段显示区,用于显示信息和数值

- 附加的图标表示功能和模式

- 可选择背光(开/关/自动),可选择亮度(低/中/高)

- 稳定度指示:表示测量值的稳定性


存储(ZX-6DL):

- 32M闪存内部数据存储器

- 可存储40组,每组250个数据,共10000个数据


探头:

- 频率范围:1~10MHz

- 双晶探头

- LEMO接口,1.2米探头线

- 可定制用于特殊应用的探头


功能:

- 探头校零:手动和自动校零

- 探头类型:可选择探头频率和直径以提高线性

- 高速扫描模式:显示扫描期间的最小读数,扫描频率为100Hz

- 差值模式:显示测量值和输入的标称值的差值

- 报警模式:上下限声光报警

- 声速测量模式:用于球化率的测量


其他:

- 九个触感反馈按键,防水防油密封按键膜

- 电源:标配为两节5号碱性电池,电量状态指示。无操作五分钟后自动关机。USB Type-C供电

- 外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装

- 工作温度:-30~75°C

- 尺寸重量:63.5x131.3x31.5mm,312g(包括电池)

- 包装:ABS工程塑料箱

- 符合NIST和MILSTD-45662A标准


常规可选探头:

探头型号 频率 晶片直径 防磨面直径 测量范围 说明
T-102-2700 5.0MHz 6.35mm 9.53mm 1.0~152mm
穿透模式:2.54~25.4mm
标准高阻抗探头(标配探头)
T-104-9700 3.5MHz 6.35mm 9.53mm 2.5~100mm
穿透模式:3.2~100mm
涂层厚度最大可达1.9mm
大范围高阻抗探头
T-101-2700 5.0MHz 4.76mm 6.35mm 1.0~50mm 小管径高阻抗探头
T-101-2000 5.0MHz 4.76mm 6.35mm 1.0~50mm 小管径探头
T-102-3300 7.5MHz 6.35mm 9.53mm 0.63~152mm 超薄探头
T-104-2700 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高阻抗探头
T-104-2000 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚探头
T-042-2700 5.0MHz 6.35mm 9.53mm 1.0~152mm 标准高阻抗高温探头<340°C
T-042-2000 5.0MHz 6.35mm 9.53mm 1.0~152mm 标准高温探头<340°C
T-044-2700 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高阻抗高温探头<340°C
T-044-2000 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高温探头<340°C
T-212-2001 5.0MHz 6.35mm 9.53mm 1.0~152mm 高温探头<482°C
T-214-2001 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高温探头<482°C

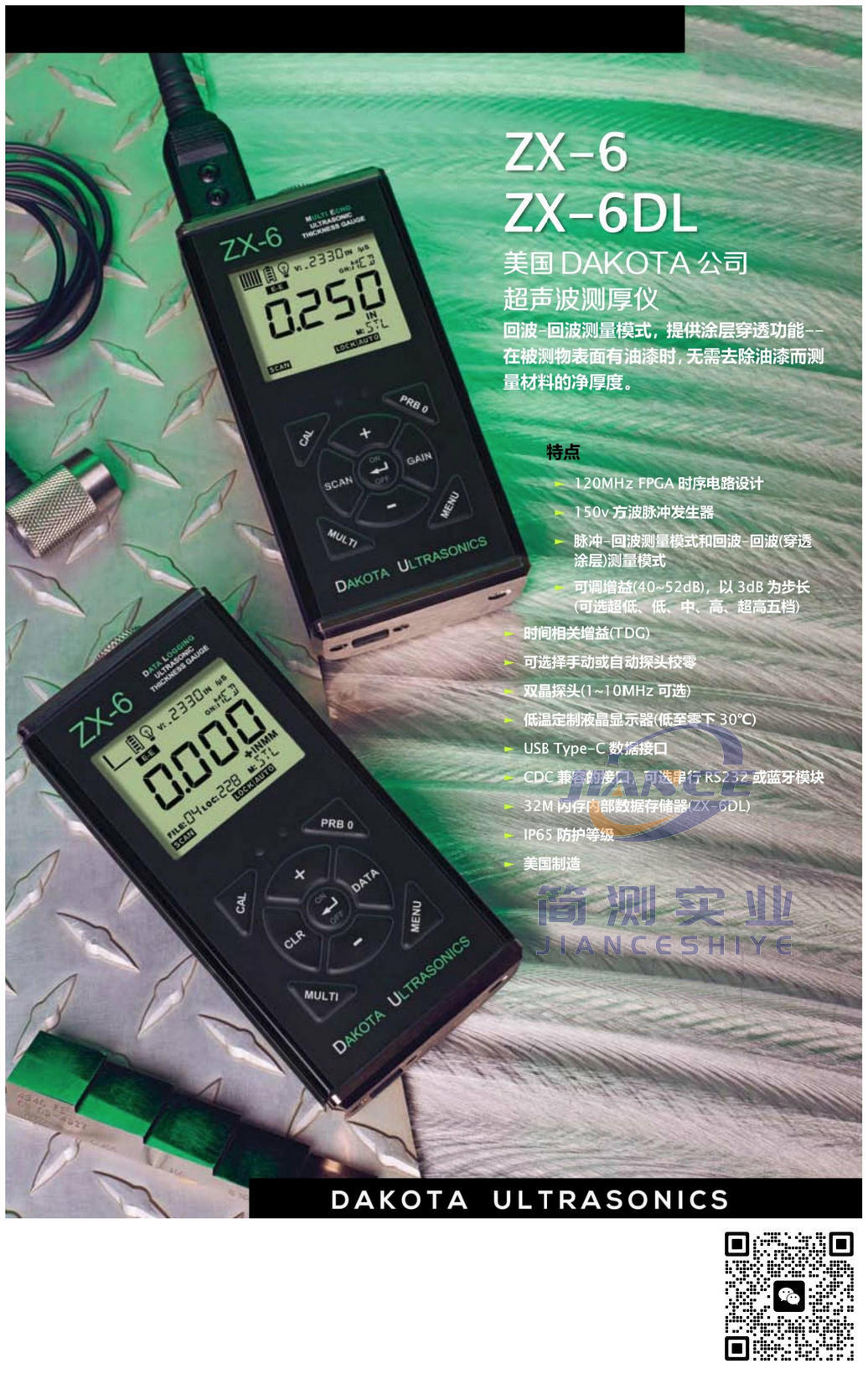

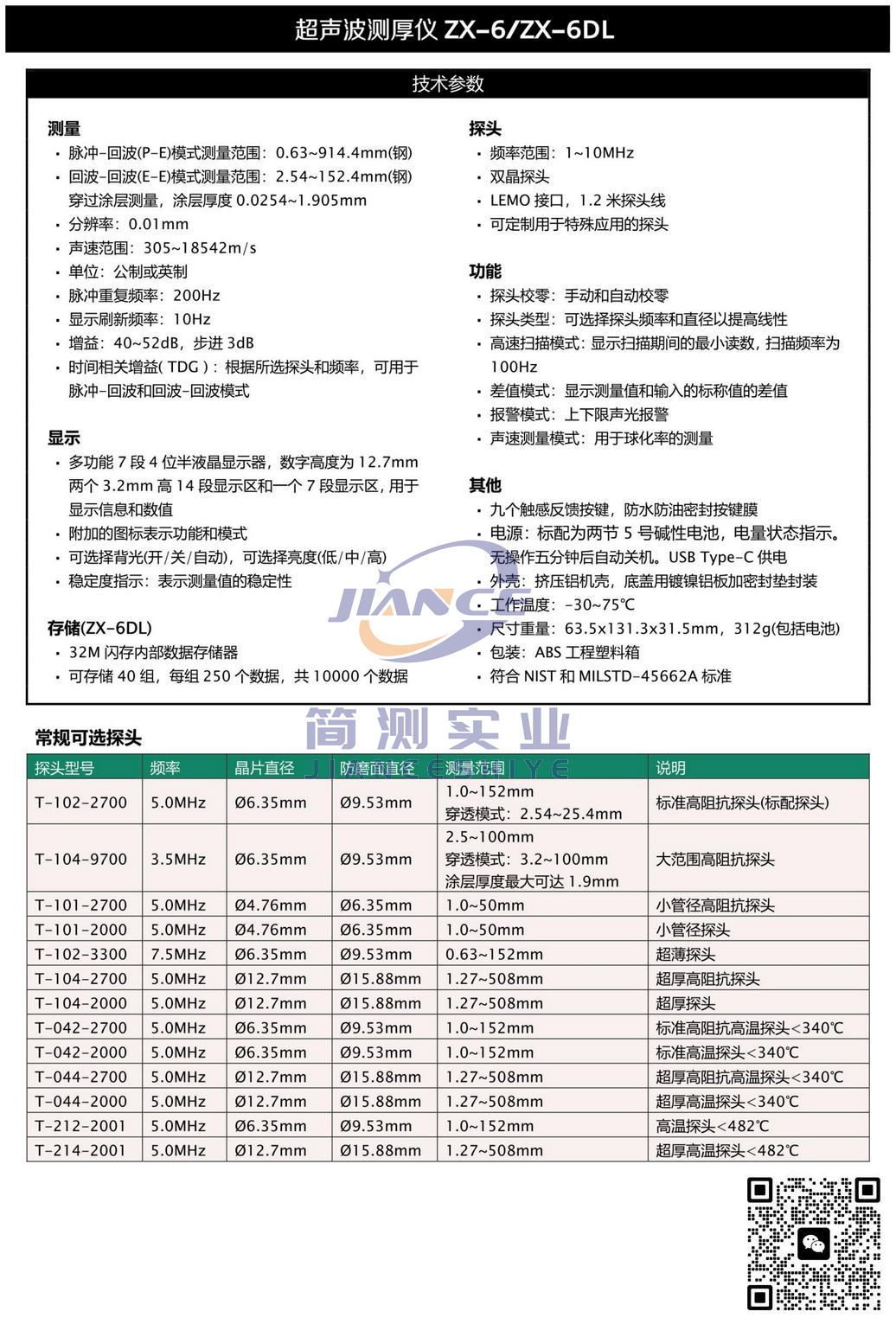

产品彩页
达高特ZX-6超声波测厚仪_DAKOTA超声波测厚仪 达高特ZX-6超声波测厚仪_DAKOTA超声波测厚仪
