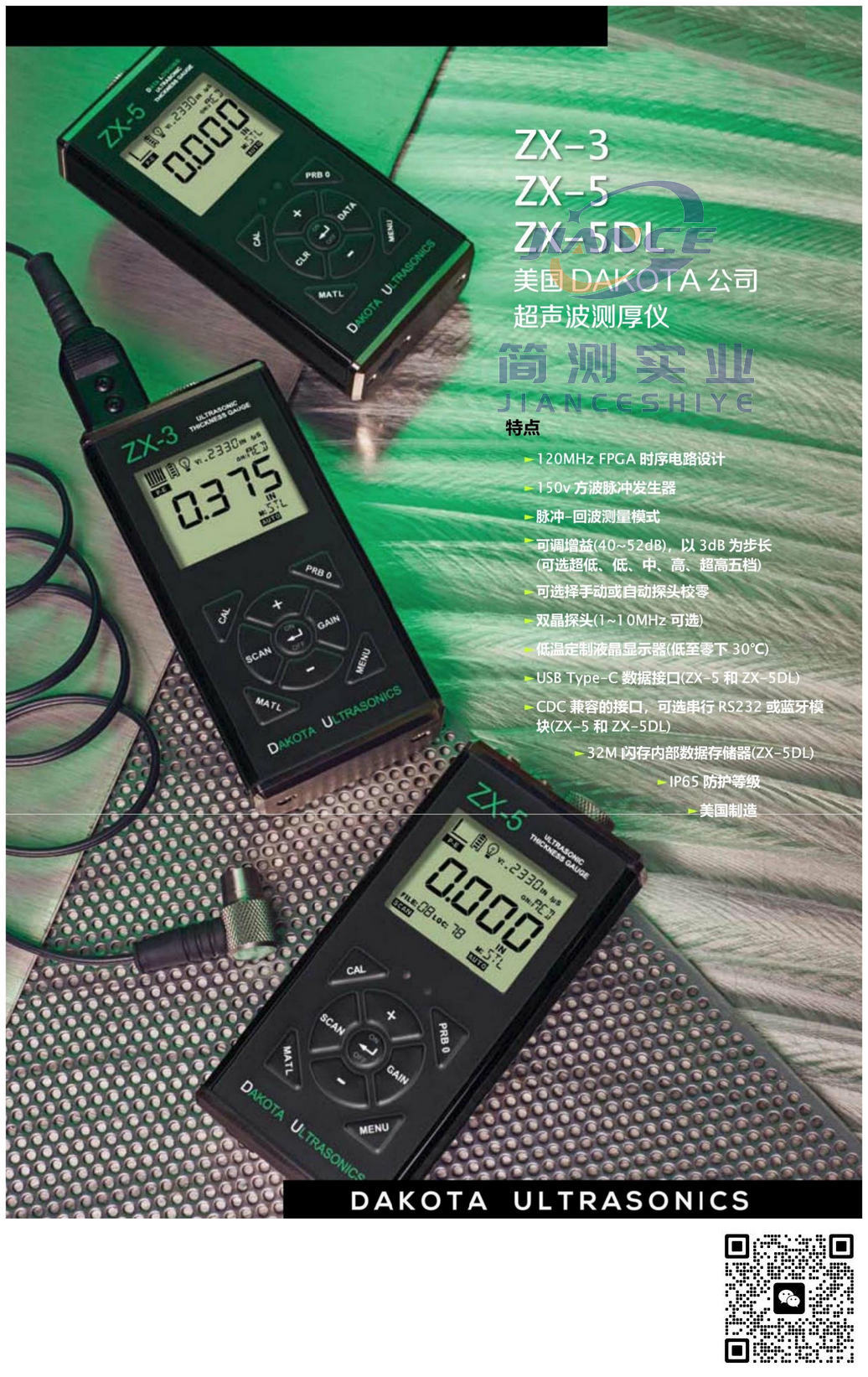

达高特 ZX-5 超声波测厚仪

ZX系列测厚仪提供了性能解决方案，可承受最恶劣的工业条件。ZX-5超声波测厚仪包含的功能提供了满足或超过您的应用程序要求的高质量工具。采用脉冲-回波测量模式，可选择手动或自动探头校零。

特点：

- 120MHz FPGA时序电路设计

- 150v方波脉冲发生器

- 脉冲-回波测量模式

- 可调增益（40~52dB），以3dB为步长（可选超低、低、中、高、超高五档）

- 可选手动或自动探头校零

- 低温定制液晶显示器（低至零下30°C）

- USB Type-C数据接口（ZX-5和ZX-5DL）

- CDC兼容的接口，可选串行RS232或蓝牙模块（ZX-5和ZX-5DL）

- 32M闪存内部数据存储器（ZX-5DL）

- IP65防护等级

- 美国制造

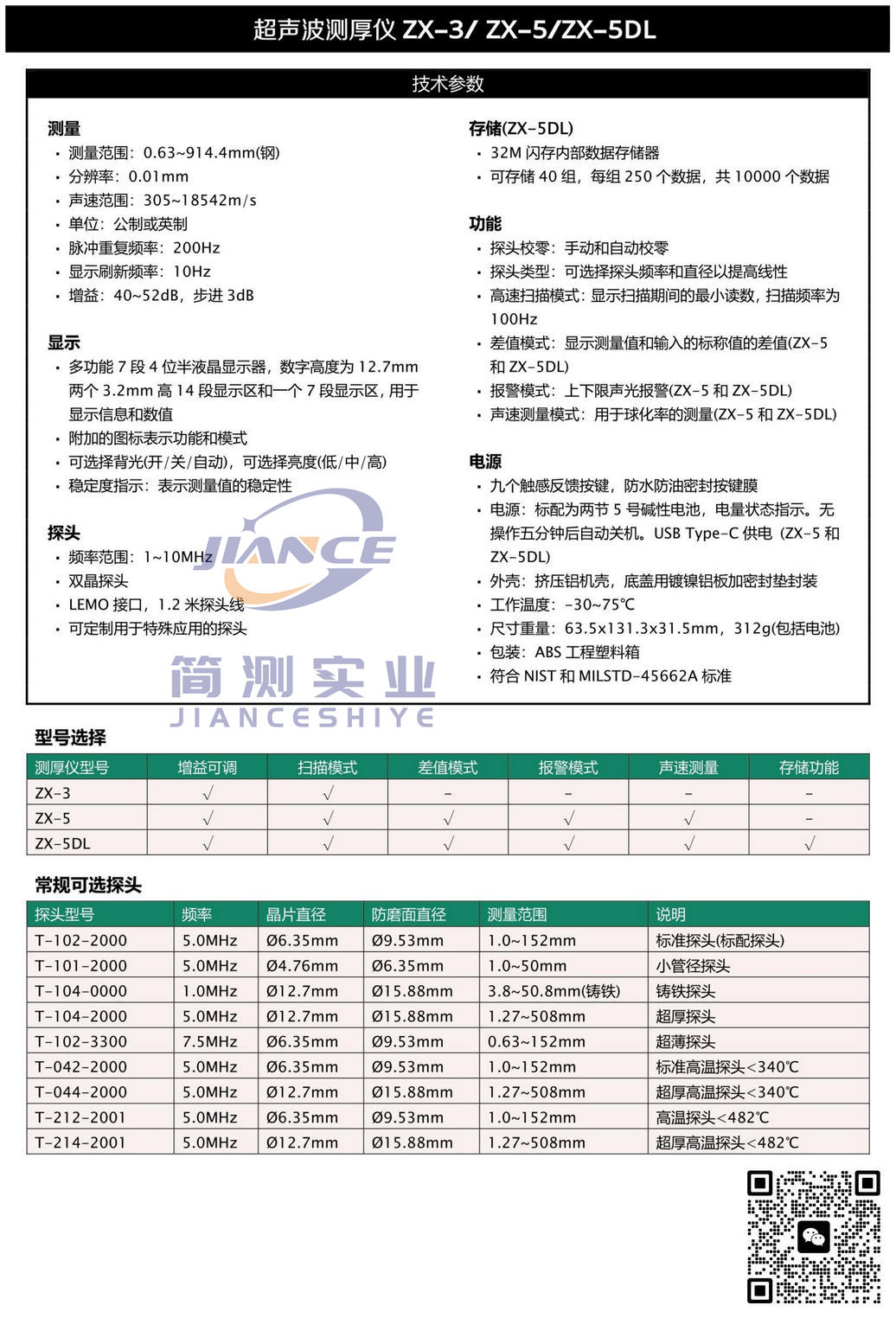

测量：

- 测量范围：0.63~914.4mm（钢）

- 分辨率：0.01mm

- 声速范围：305~18542m/s

- 单位：公制或英制

- 脉冲重复频率：200Hz

- 显示刷新频率：10Hz

- 增益：40~52dB，步进3dB

显示：

- 多功能7段4位半液晶显示器，数字高度位12.7mm。两个3.2mm高14段显示区和一个7段显示区，用于显示信息和数值

- 附加的图标表示功能和模式

- 可选择背光（开/关/自动），可选择亮度（低/中/高）

- 稳定度指示：表示测量值的稳定性

探头：

- 频率范围：1~10MHz

- 双晶探头

- LEMO接口，1.2米探头线

- 可定制用于特殊应用的探头

存储（ZX-5DL）：

- 32M闪存内部数据存储器

- 可存储40组，每组250个数据，共10000个数据

功能：

- 探头校零：手动和自动校零

- 探头类型：可选择探头频率和直径以提高线性

- 高速扫描模式：显示扫描期间的最小读数，扫描频率位100Hz

- 差值模式：显示测量值和输入的标称值的差值（ZX-5和ZX-5DL）

- 报警模式：上下限声光报警（ZX-5和ZX-5DL）

- 声速测量模式：用于球化率的测量（ZX-5和ZX-5DL）

电源：

- 九个触感反馈按键，防水防油密封按键膜

- 电源：标配位两节5号碱性电池，电量状态指示。无操作五分钟后自动关机。USB Type-C供电（ZX-5和ZX-5DL）

- 外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装

- 工作温度：-30~75°C

- 尺寸包装：63.5x131.3x31.5mm，312g（包括电池）

- 包装：ABS工程塑料箱

- 符合NIST和MILSTD-45662A标准

型号选择：

测厚仪型号	增益可调	扫描模式	差值模式	报警模式	声速测量	存储功能
ZX-3	√	√	-	-	-	-
ZX-5	√	√	√	√	√	-
ZX-5DL	√	√	√	√	√	√

常规可选探头：

探头型号	频率	晶片直径	防磨面直径	测量范围	说明
T-102-2000	5.0MHz	6.35mm	9.53mm	1.0~152mm	标准探头（标配探头）
T-101-2000	5.0MHz	4.76mm	6.35mm	1.0~50mm	小管径探头
T-104-0000	5.0MHz	12.7mm	15.88mm	3.8~50.8mm（铸铁）	铸铁探头
T-104-2000	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚探头
T-102-3300	7.5MHz	6.35mm	9.53mm	0.63~152mm	超薄探头
T-042-2000	5.0MHz	6.35mm	9.53mm	1.0~152mm	标准高温探头＜340°C
T-044-2000	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高温探头＜340°C
T-212-2001	5.0MHz	6.35mm	9.53mm	1.0~152mm	高温探头＜482°C
T-214-2001	5.0MHz	12.7mm	15.88mm	1.27~508mm	超厚高温探头＜482°C
