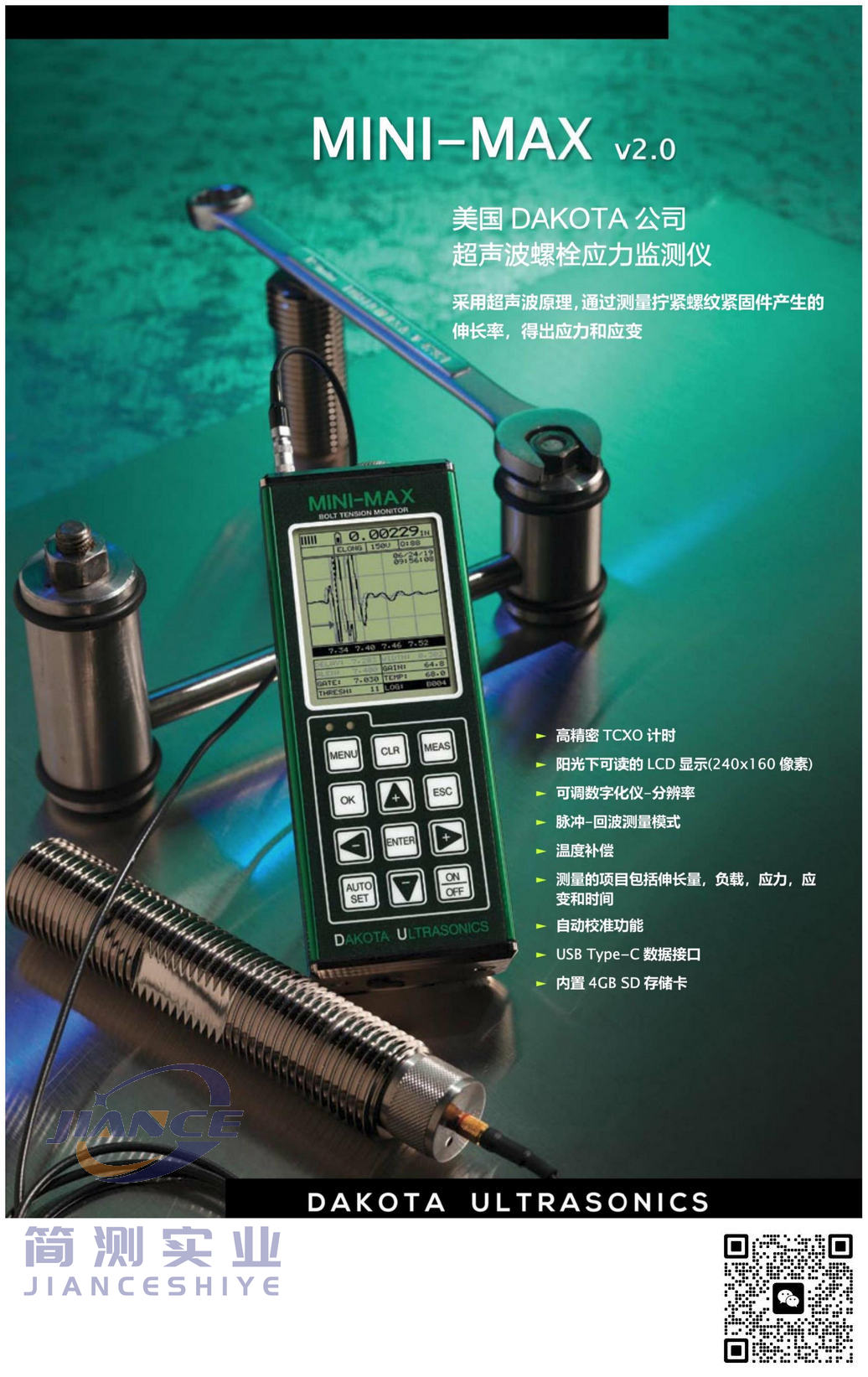

达高特 MINI-MAX 螺栓应力监测仪

达高特MINI-MAX螺栓应力监测仪采用超声波原理，通过测量拧紧螺纹紧固件产生的伸长率，得出应力和应变。

- 高精密TCXO计时

- 阳光下可读的LCD显示（240x160像素）

- 可调数字化仪-分辨率

- 脉冲-回波测量模式

- 温度补偿

- 测量的项目包括伸长量，负载，应力，应变和时间

- 自动校准功能

- USB Type-C数据接口

- 内置4GB SD存储卡

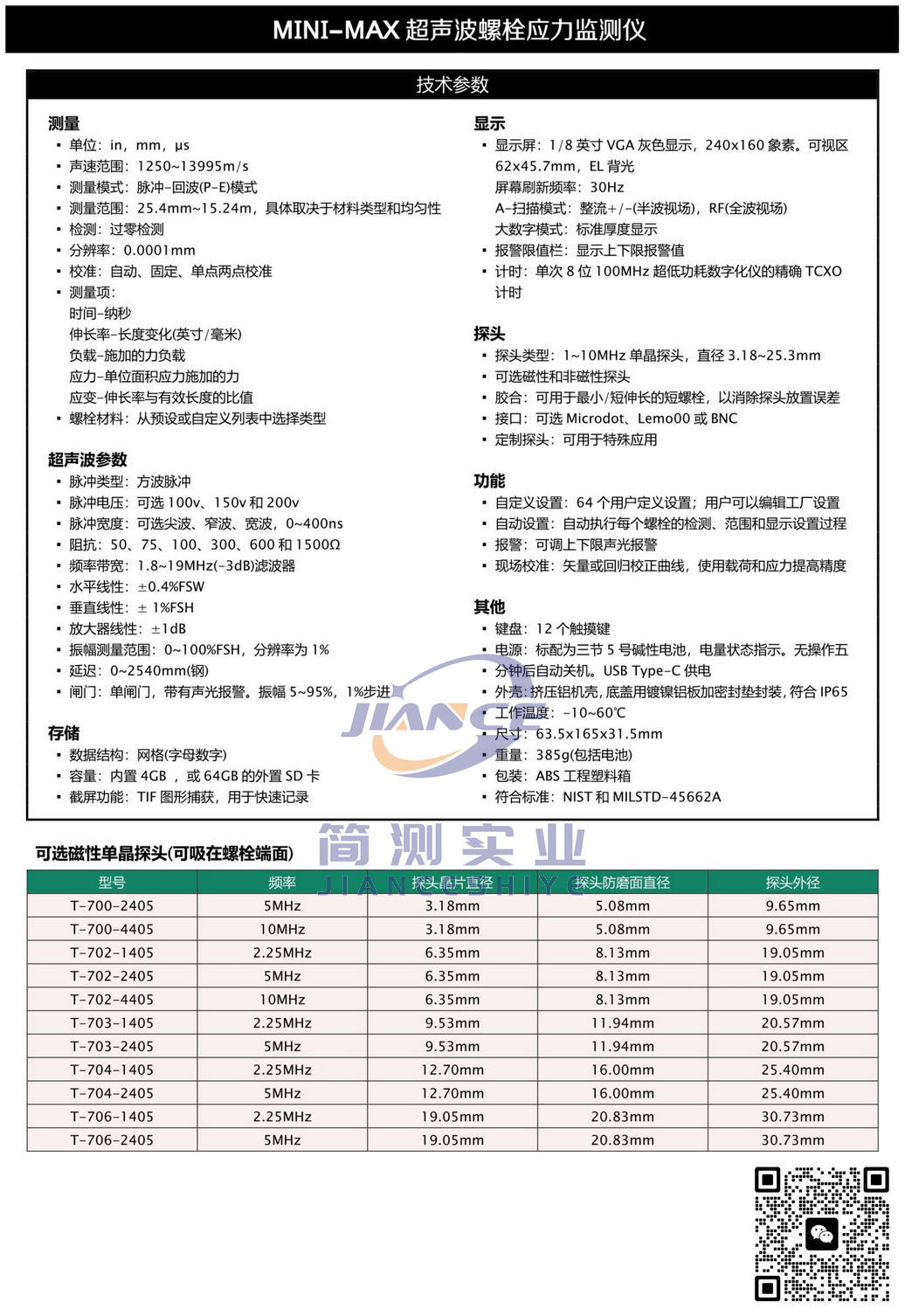

测量：

- 单位：in，mm，us

- 声速范围：1250~13995m/s

- 测量模式：脉冲-回波（P-E）模式

- 测量范围：25.4mm~15.24m，具体取决于材料类型和均匀性

- 检测：过零检测

- 分辨率：0.0001mm

- 校准：自动、固定、单点两点校准

- 测量项：

• 时间-纳秒

• 伸长率-长度变化（英寸/毫米）

• 负载-施加的力负载

• 应力-单位面积应力施加的力

• 应变-伸长率与有效长度的比值

- 螺栓材料：从预设或自定义列表中选择类型

超声波参数：

- 脉冲类型：方波脉冲

- 脉冲电压：可选100v、150v和200v

- 脉冲宽度：可选尖波、窄波、宽波、0~400ns

- 阻抗：50、75、100、300、600和1500Ω

- 频率带宽：1.8~19MHz（-3dB）滤波器

- 水平线性：±0.4%FSW

- 垂直线性：±1%FSH

- 放大器线性：±1dB

- 振幅测量范围：0~100%FSH，分辨率为1%

- 延迟：0~2540mm（钢）

- 闸门：单闸门，带有声光报警。振幅5~95%，1%步进

存储：

- 数据结构：网格（字母数字）

- 容量：内置4GB，或64GB的外置SD卡

- 截屏功能：TIF图形捕获，用于快速记录

显示：

- 显示屏：1/8英寸VGA灰色显示，240x160像素。可视区62x45.7mm，EL背光

• 屏幕刷新频率：30Hz

• A-扫描模式：整流+/-（半波视场），RF（全波视场）

• 大数字模式：标准厚度显示

- 报警限值栏：显示上下限报警值

- 计时：单次8位100MHz超低功耗数字化仪的精确TCXO计时

探头：

- 探头类型：1~10MHz单晶探头，直径3.18~25.3mm

- 可选磁性和非磁性探头

- 胶合：可用于最小/短伸长的短螺栓，以消除探头放置误差

- 接口：可选Microdot、Lemo00或BNC

- 定制探头：可用于特殊应用

功能：

- 自定义设置：64个用户定义设置；用户可以编辑工厂设置

- 自动设置：自动执行每个螺栓的检测、范围和显示设置过程

- 报警：可调上下限声光报警

- 现场校准：矢量或回归校正曲线，使用载荷和应力提高精度

其他：

- 键盘：12个触摸键

- 电源：标配为三节5号碱性电池，电量状态指示。误操作五分钟后自动关机，USB Type-C供电

- 外壳：挤压铝外壳，底盖用镀镍铝板加密封垫封装，符合IP65

- 工作温度：-10~60°C

- 尺寸：63.5x165x31.5mm

- 重量：385g（包括电池）

- 包装：ABS工程塑料箱

- 符合标准：NIST和MILSTD-45662A

可选磁性单晶探头（可吸在螺栓端面）：

型号	频率	探头晶片直径	探头防磨面直径	探头外径
T-700-2405	5MHz	3.18mm	5.08mm	9.65mm
T-700-4405	10MHz	3.18mm	5.08mm	9.65mm
T-702-1405	2.25MHz	6.35mm	8.13mm	19.05mm
T-702-2405	5MHz	6.35mm	8.13mm	19.05mm
T-702-4405	10MHz	6.35mm	8.13mm	19.05mm
T-703-1405	2.25MHz	9.53mm	11.94mm	20.57mm
T-703-2405	5MHz	9.53mm	11.94mm	20.57mm
T-704-1405	2.25MHz	12.70mm	16.00mm	25.40mm
T-704-2405	5MHz	12.70mm	16.00mm	25.40mm
T-706-1405	2.25MHz	19.05mm	20.83mm	30.73mm
T-706-2405	5MHz	19.05mm	20.83mm	30.73mm
