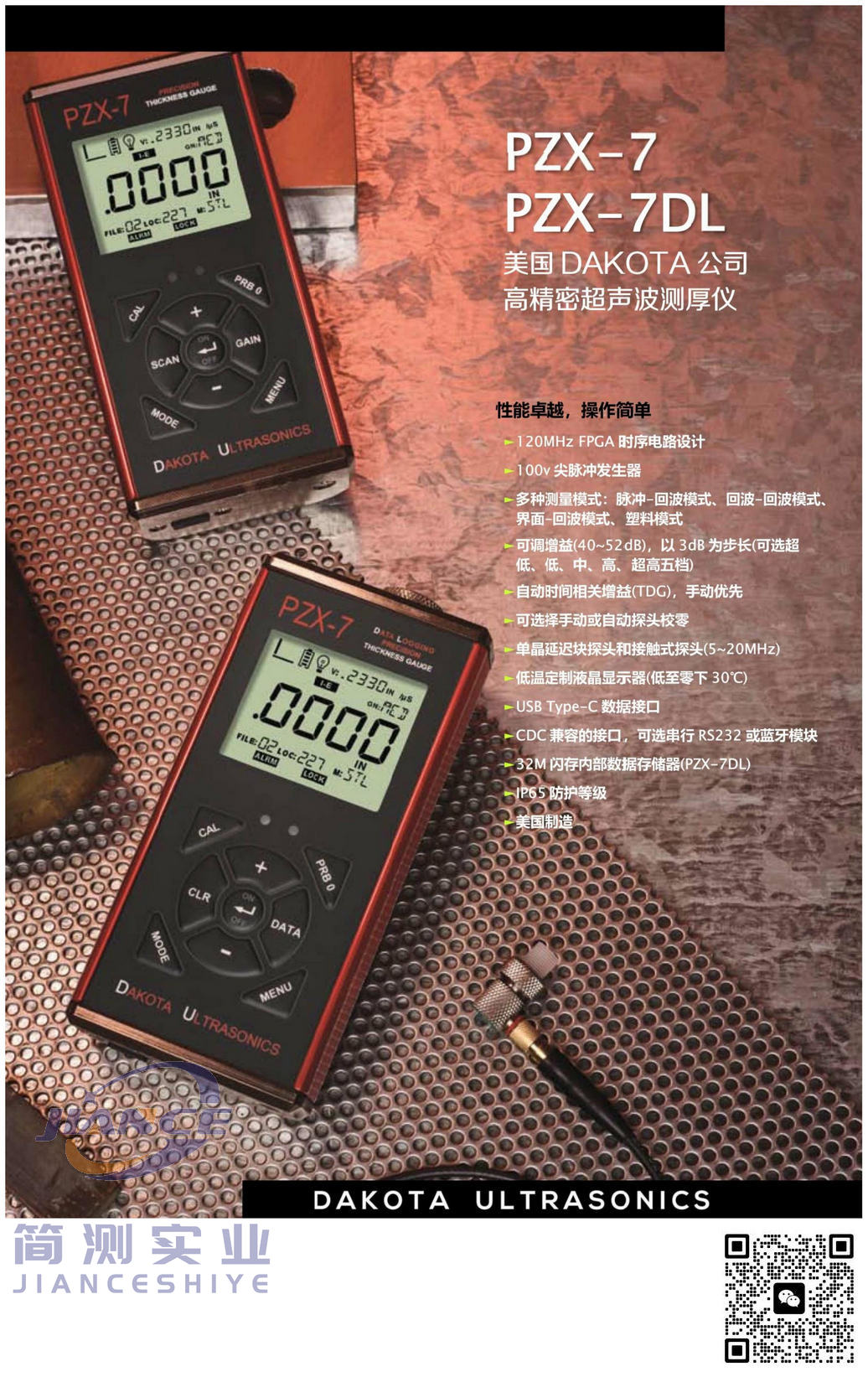

达高特 PZX-7 超声波测厚仪

PZX-7是PX-7的升级产品，具有报警模式，差动模式，内部数据记录和RS-232数据输出功能，并可与计算机或数据获取系统连接。拥有多种测量模式：脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式。

- 120MHz FPGA时序电路设计

- 100v尖脉冲发生波

- 多种测量模式：脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式

- 可调增益（40~52dB），以3dB为步长（可选超低、低、中、高、超高五档）

- 自动时间相关增益（TDG），手动优先

- 可选择手动或自动探头校零

- 单晶延迟块探头和接触式探头（5~20MHz）

- 低温定制液晶显示器（低至零下30°C）

- USB Type-C数据接口

- CDC兼容的接口，可选串行RS232或蓝牙模块

- 32M闪存内部数据存储器（PZX-7DL）

- IP65防护等级

- 美国制造

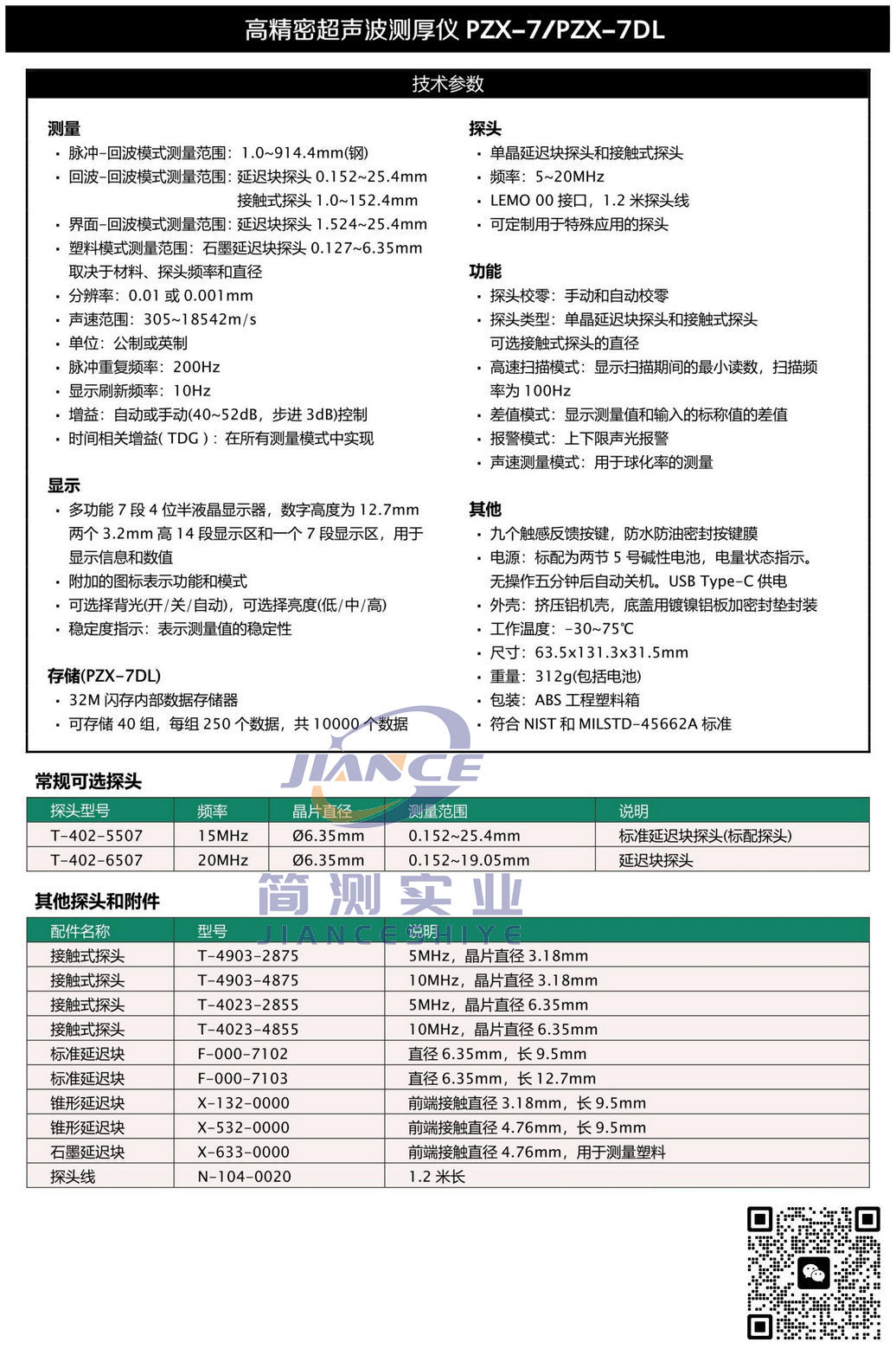

测量：

- 脉冲-回波模式测量范围：1.0~914.4mm（钢）

- 回波-回波模式测量范围：

• 延迟块探头0.152~25.4mm

• 接触式探头1.0~152.4mm

- 界面-回波模式测量范围：延迟块探头1.524~25.4mm

- 塑料模式测量范围：石墨延迟块探头0.127~6.35mm

• 取决于材料、探头频率和直径

- 分辨率：0.01或0.001mm

- 声速范围：305~18542m/s

- 单位：公制或英制

- 脉冲重复频率：200Hz

- 显示刷新频率：10Hz

- 增益：自动或手动（40~52dB，步进3dB）控制

- 时间相关增益（TDG）：在所有测量模式中实现

显示：

- 多功能7段4位半液晶显示器，数字高度为12.7mm。两个3.2mm高14段显示区和一个7段显示区，用于显示信息和数值

- 附加的图标表示功能和模式

- 可选择背光（开/关/自动），可选择亮度（低/中/高）

- 稳定度指示：表示测量值的稳定性

存储（PZX-7DL）：

- 32M闪存内部数据存储器

- 可存储40组，每组250个数据，共10000个数据

探头：

- 单晶延迟块探头和接触式探头

- 频率：5~20MHz

- LEMO 00接口，1.2米探头线

- 可定制用于特殊应用的探头

功能：

- 探头校零：手动和自动校零

- 探头类型：单晶延迟块探头和接触式探头

• 可选接触式探头的直径

- 高速扫描模式：显示扫描期间的最小读数，扫描频率为100Hz

- 差值模式：显示测量值和输入的标称值的差值

- 报警模式：上下限声光报警

- 声速测量模式：用于球化率的测量

其他：

- 九个触感反馈按键，防水防油密封按键膜

- 电源：标配为两节5号碱性电池，电量状态指示。无操作五分钟后自动关机。USB Type-C供电

- 外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装

- 工作温度：-30~75°C

- 尺寸：63.5x131.3x31.5mm

- 重量：312g（包括电池）

- 包装：ABS工程塑料箱

- 符合NIST和MILSTD-45662A标准

常规可选探头：

探头型号	频率	晶片直径	测量范围	说明
T-402-5507	15MHz	6.35mm	0.152~25.4mm	标准延迟块探头（标配探头）
T-402-6507	20MHz	6.35mm	0.152~19.05mm	延迟块探头

其他探头和附件：

配件名称	型号	说明
接触式探头	T-4903-2875	5MHz，晶片直径3.18mm
接触式探头	T-4903-4875	10MHz，晶片直径3.18mm
接触式探头	T-4023-2855	5MHz，晶片直径6.35mm
接触式探头	T-4023-4855	10MHz，晶片直径6.35mm
标准延迟块	F-000-7102	直径6.35mm，长9.mm
标准延迟块	F-000-7103	直径6.35mm，长12.7mm
锥形延迟块	X-132-0000	前端接触直径3.18mm，长9.5mm
锥形延迟块	X-532-0000	前端接触直径4.76mm，长9.5mm
石墨延迟块	X-633-0000	前端接触直径4.76mm，用于测量塑料
探头线	N-104-2000	1.2米长
